43.7. USB MSC U Disk

43.7.1. 概述

本示例工程展示U盘（注意：U盘格式化的 分配单元大小 不能超过32KB，建议格式化参数为FAT32/32KB）访问操作

UDisk_Format

  • MCU读取并列出U盘根目录文件及目录，并打印测试文件写入结果

43.7.2. 硬件设置

  • 使用USB Type-C线缆连接PC USB端口和PWR DEBUG端口

  • 使用USB Type-C转USB-A线缆连接U 盘和开发板USB0端口或者USB1端口

43.7.3. 软件配置

  • 在CMakeLists.txt文件中，若未开启sdk_compile_definitions(-DFATFS_ONLY_NONCACHEABLE_BUF=1)，则FATFS支持Cacheable Buffer的数据传输；若开启sdk_compile_definitions(-DFATFS_ONLY_NONCACHEABLE_BUF=1)，则FATFS仅支持Noncacheable Buffer的数据传输。

  • 当未开启sdk_compile_definitions(-DFATFS_ONLY_NONCACHEABLE_BUF=1)时，建议传输数据的Buffer地址CacheLine对齐，否则会影响传输性能。

43.7.4. 工程配置

  • 文件`CMakeLists.txt`中设置BOARD_TUH_RHPORT为0或1，0表示USB0, 1表示USB1

  • USB host 属性可通过tusb_config.h或CMakeListx.txt配置

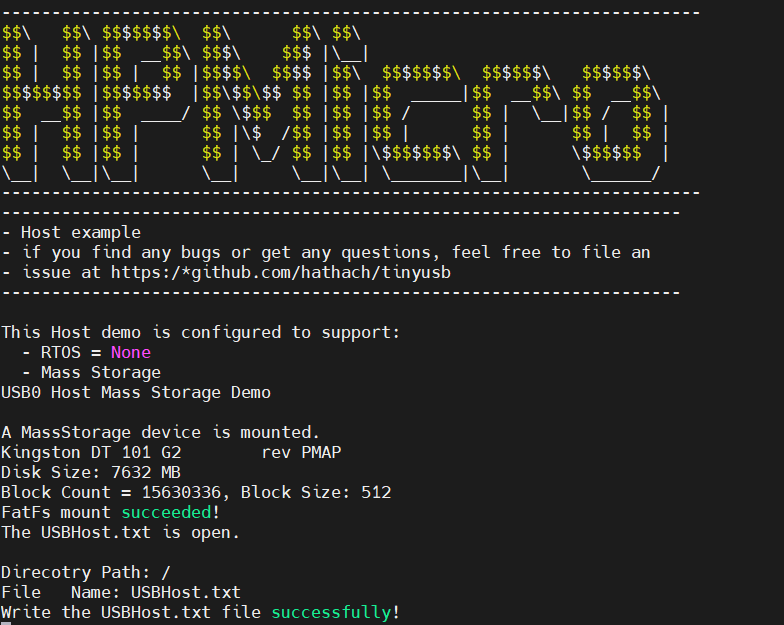

43.7.5. 运行现象

当工程正确运行后

  • 观察U盘信息和文件写入结果
