3.30. WinUSB 1.0

3.30.1. 概述

本示例工程展示WinUSB 1.0设备。

本示例中，USB设备有2个interface，每个interface有1个IN Endpoint和1个OUT Endpoint。OUT Endpoint收到PC下发的数据后，将通过IN Endponit将数据回发给PC。

3.30.2. 硬件设置

  • 使用USB Type-C线缆连接PC USB端口和PWR DEBUG端口

  • 使用USB Type-C线缆连接PC USB端口和开发板USB0端口

3.30.3. 运行现象

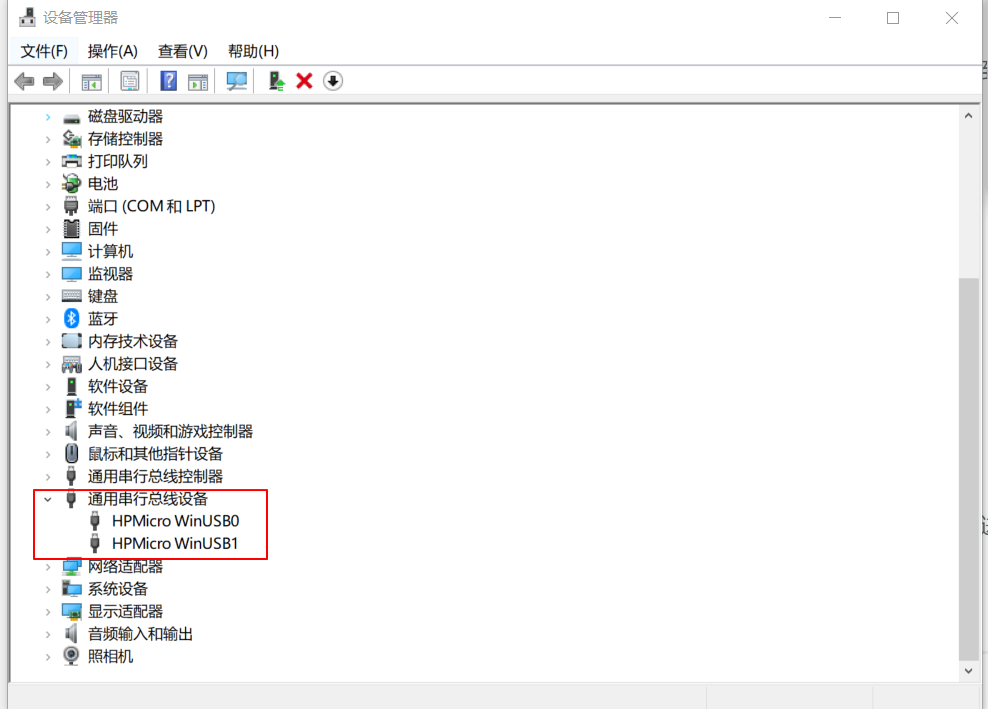

  • 将程序下载至开发板运行，电脑可自动识别并安装驱动，设备管理器可查看得到2个通用串行总线设备。 PC_device_manager.png

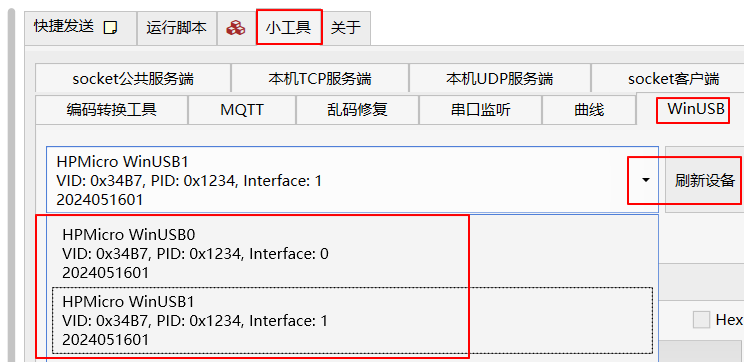

  • 通过LLCOM调试工具，在《小工具-WinUSB》菜单中，下拉可以看到2个usb interface。 LLCOM_config.png

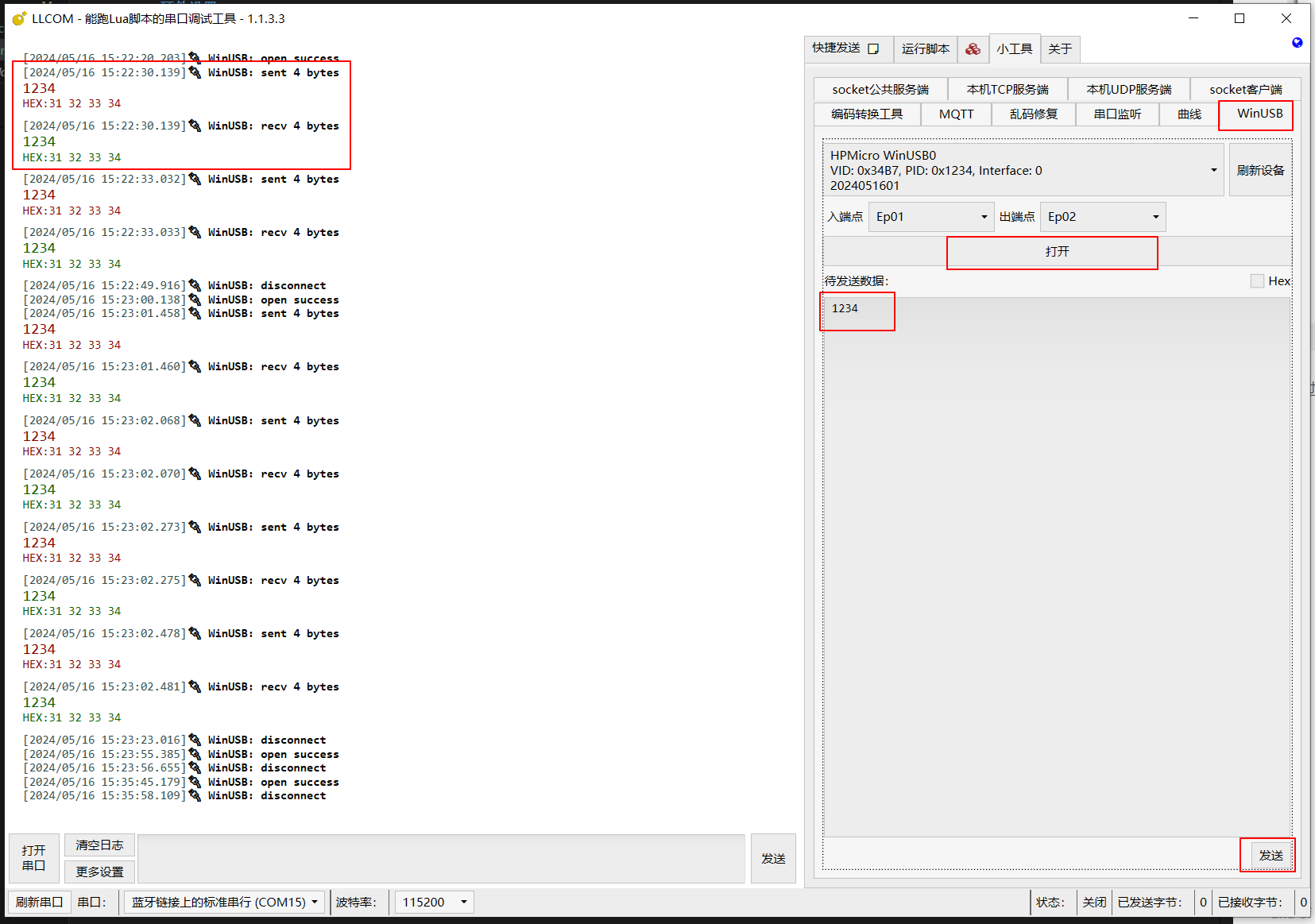

  • 选择HPMicro WinUSB0或HPMicro WinUSB1，点击《打开》按钮，然后输入发送数据，在左边窗口将显示发送和接收的数据。 LLCOM_communication.png

3.30.4. 备注

  • 可在CMakeLists.txt中设置宏DOUBLE_WINUSB=0，使得USB设备只有1个interface。

  • 当windows不识别该设备时，原因可能是设备的VID、PID以及设备版本号已经在Windows注册表中已登记了，不支持WCID。解决方法是删除注册表中相关项或是使用别的VID、PID、设备版本号。
