13.10. lwip_tcpclient

13.10.1. 概述

本示例展示TCP客户端用法

  • MCU作为TCP客户端周期向服务端发送数据帧

13.10.2. 硬件设置

  • 使用USB Type-C线缆连接PC USB端口和PWR DEBUG端口

  • 使用以太网线缆连接PC以太网端口和开发板RGMII或RMII端口

13.10.3. 工程配置

  • 以太网端口配置：参考 以太网通用工程设置

  • 以太网DHCP配置

    • lwIP sample: 在 CMakeLists.txt中，支持如下配置:

      • sdk_compile_definitions(-DLWIP_DHCP=0): 禁用DHCP功能

      • sdk_compile_definitions(-DLWIP_DHCP=1): 启用DHCP功能

13.10.4. 运行示例

  • 编译下载程序

  • 串口终端显示如下信息：

    This is an ethernet demo: TCP Client (Polling Usage)
LwIP Version: 2.1.2
Enet phy init passed !
Link Status: Up
Link Speed:  1000Mbps
Link Duplex: Full duplex
IPv4 Address: 192.168.100.10
IPv4 Netmask: 255.255.255.0
IPv4 Gateway: 192.168.100.1
Connect to server successfully!

  • 打开以太网调试工具

    • 创建并设置TCP服务端：TCP服务端IP: 192.168.100.5/端口: 5001

    • 打开

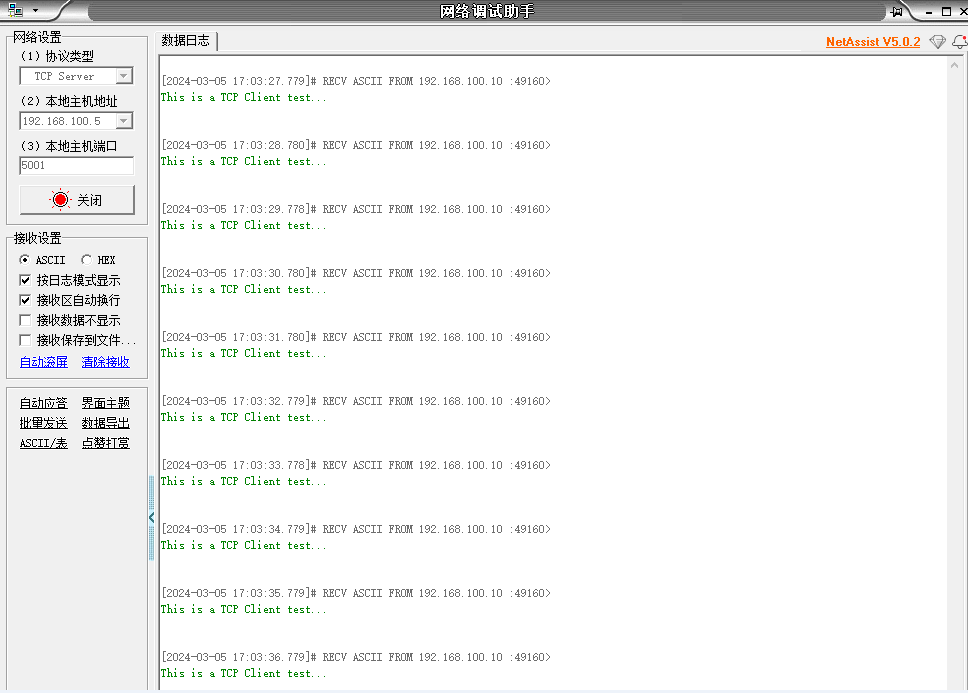

    • 在数据接收窗口观察接收数据 ../../../_images/lwip_tcpclient.png
