42.1. OpENer Blinky

42.1.1. 1. 概述

OpENer Blinky示例用于演示使用OpENer通过Ethernet/IP(EIP)协议实现远程IO的功能。

42.1.2. 2. 准备

42.1.2.1. 2.1 硬件

  • 带Ethernet的开发板，请参考具体开发板引脚描述查看Ethernet硬件

    • ==根据开发板的硬件配置，在CMakeLists.txt中选择相应的RMII/RGMII，和phy芯片。==

  • 带网口的PC

42.1.2.2. 2.2 软件

  • TwinCAT3.1(Build 4024.56)

42.1.3. 3. TwinCAT工程设置

42.1.3.1. 3.1 创建工程

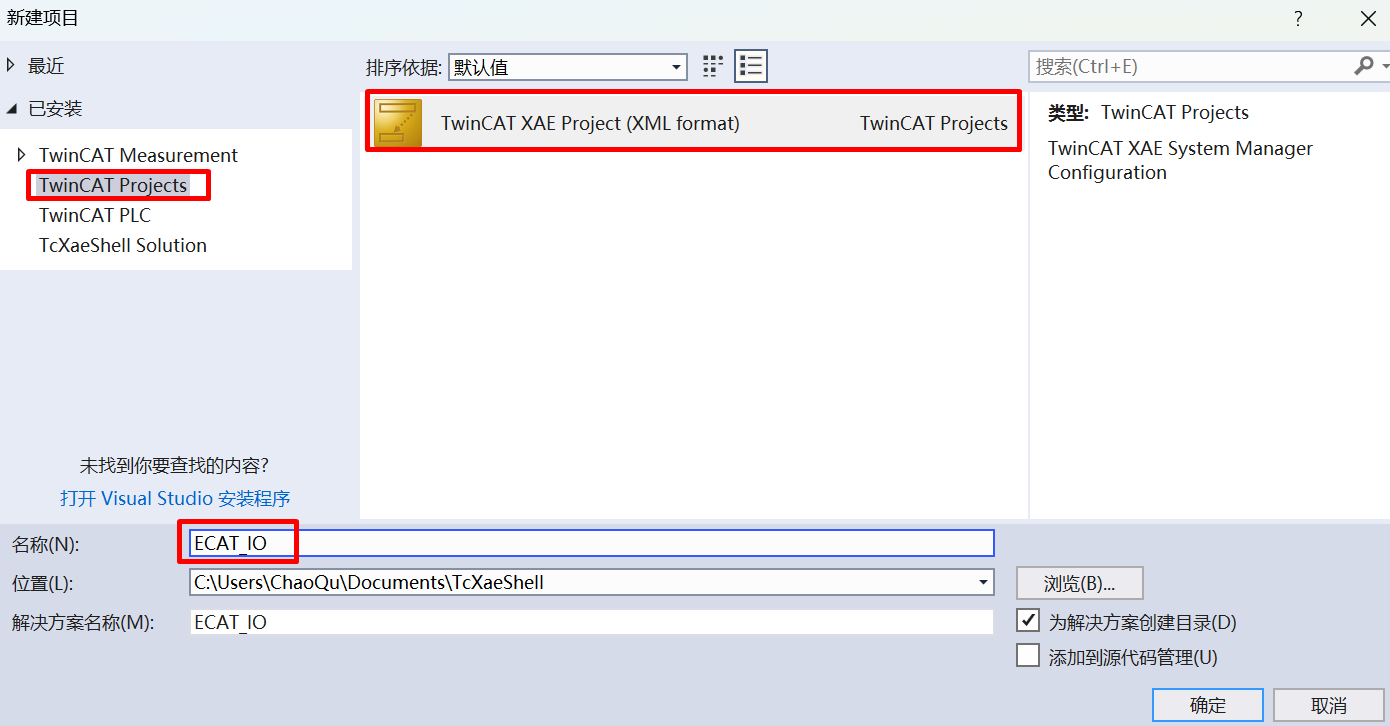

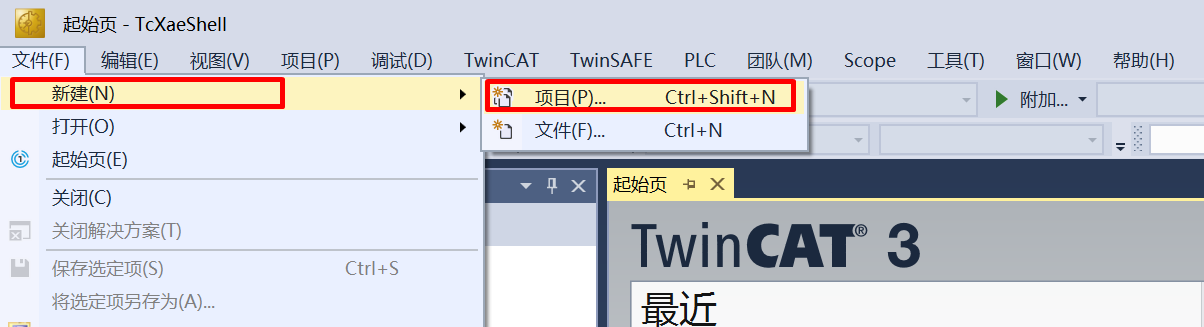

  1. 打开TwinCAT软件，选择File->New->Project

  2. 选择TwinCAT Project, 命名后点击OK

42.1.3.2. 3.2 软件配置

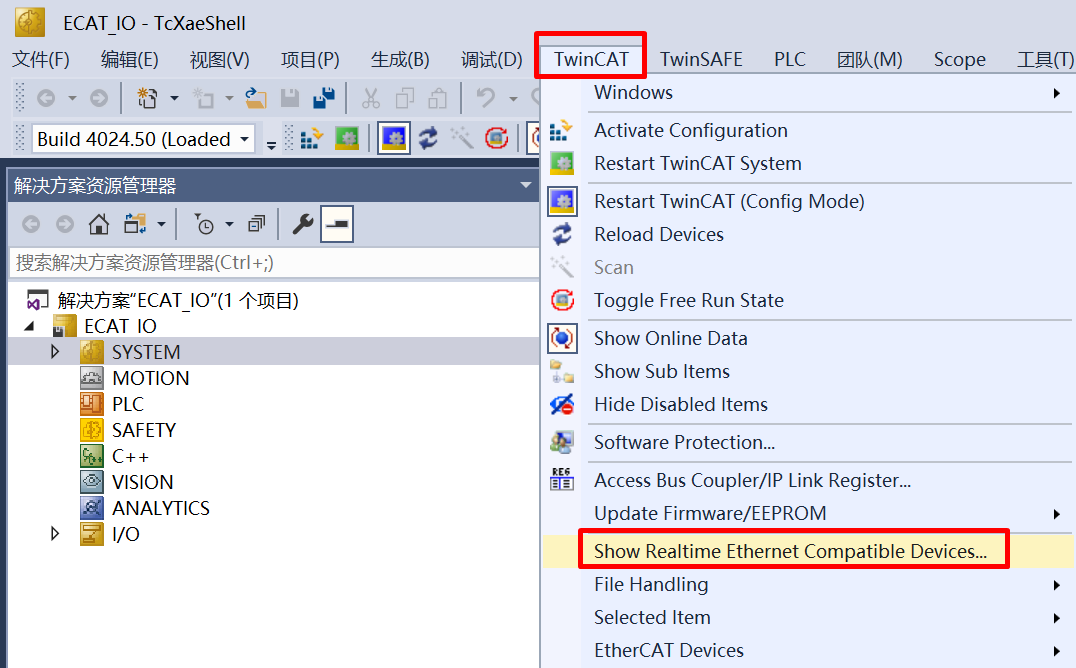

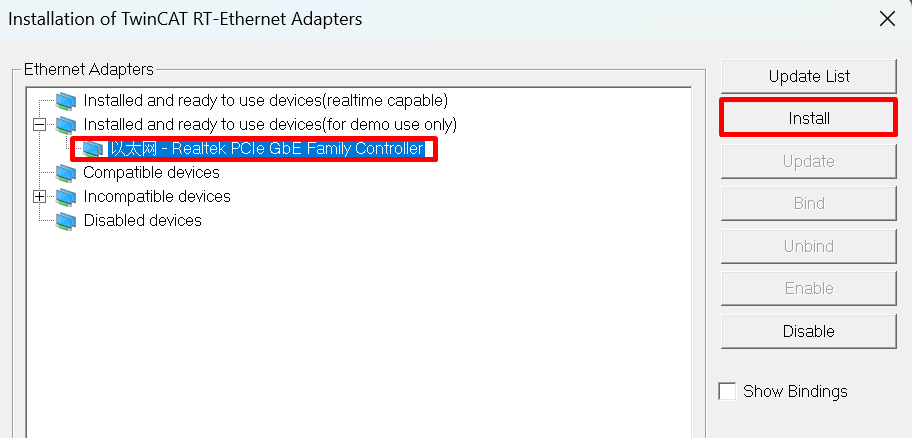

  1. 更新网卡驱动(第一次使用时需要)

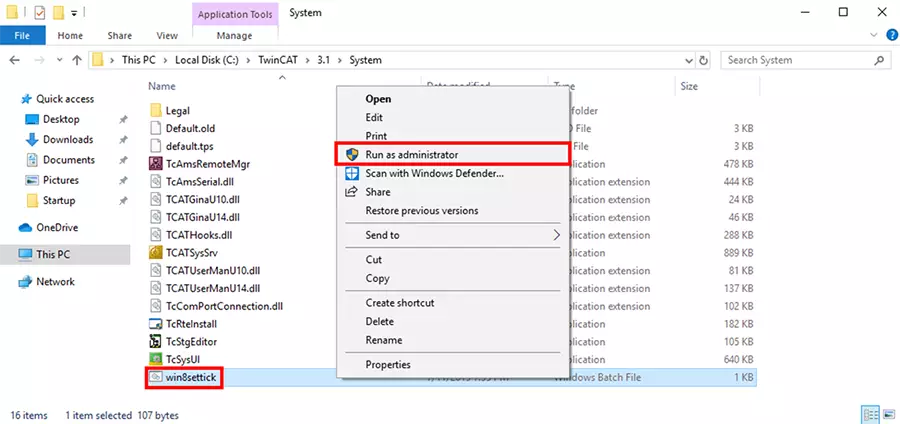

  2. 时钟设置 软件运行时可能遇到如下报错： 需要以管理员权限运行C：\TwinCAT\3.1\System\win8settick.bat

    Init4\RTime：Start Interrupt：Ticker started >> AdsWarning4115 （0x1013,RTIME：system clock setup failed）

42.1.3.3. 3.3 添加EIP Scaner

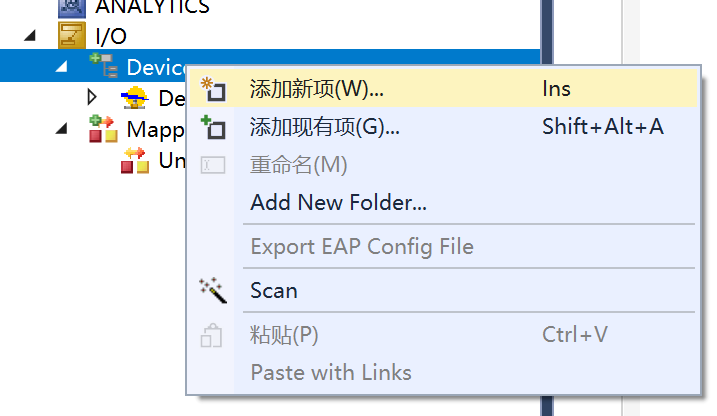

  1. 点击Device, 右键添加新项

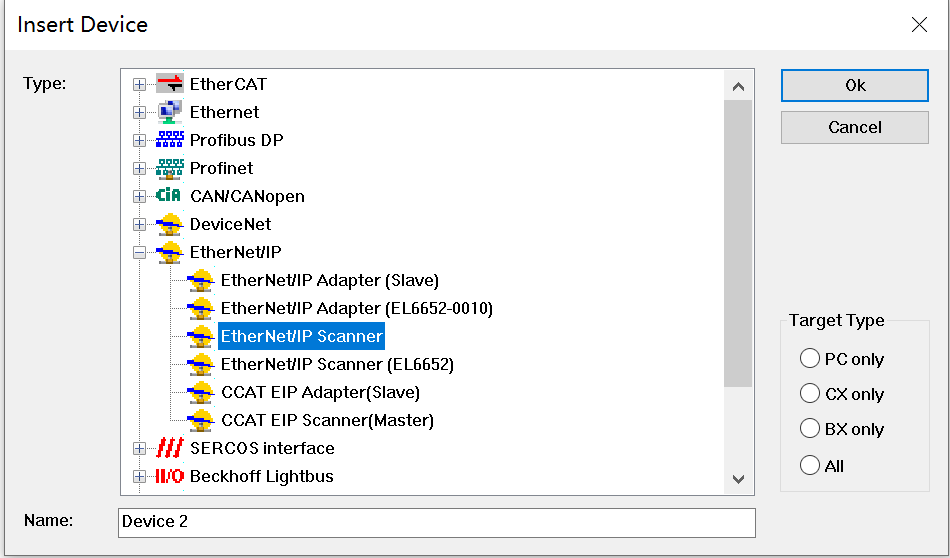

  2. 选择EIP Scaner

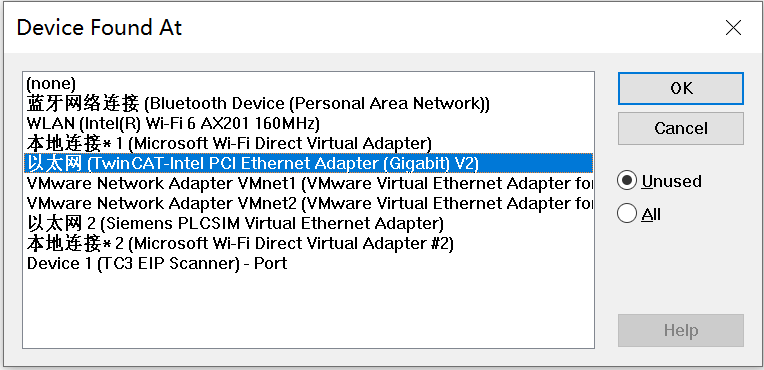

  3. 选择前边更新驱动后的网卡

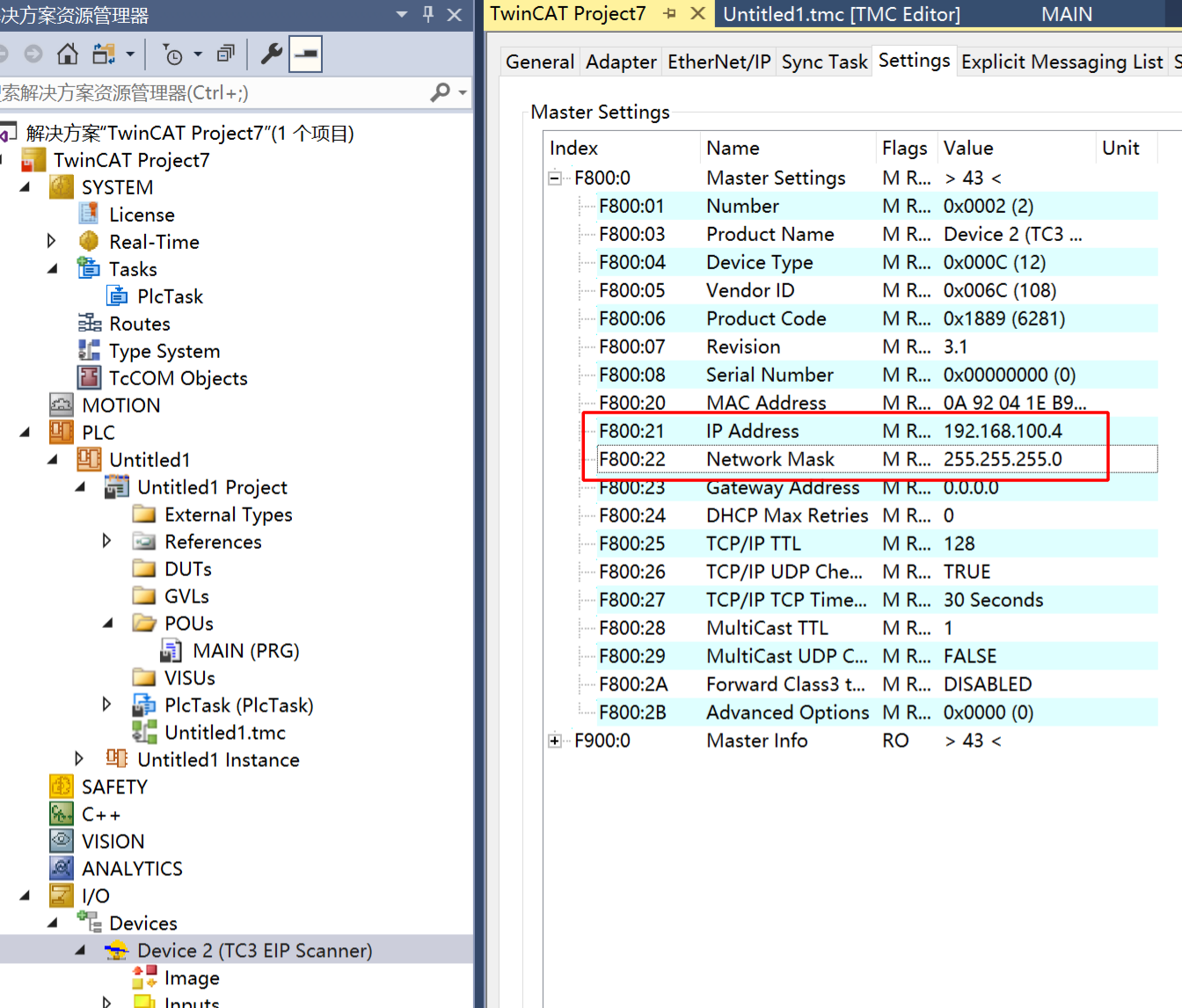

  4. 配置ip地址

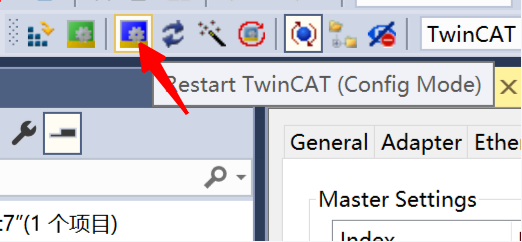

  5. 重新进入配置模式，使上一步的ip配置生效

42.1.3.4. 3.4. 添加EDS文件

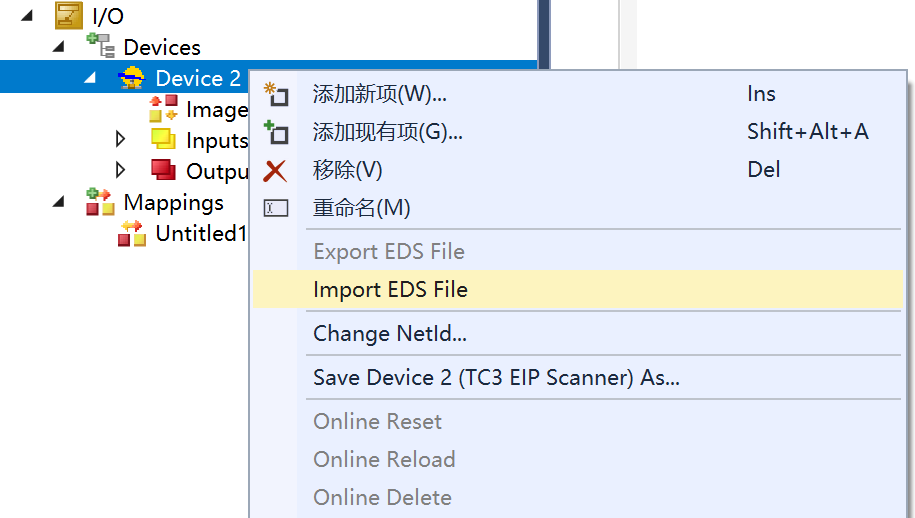

右键EIP Scaner，选择import EDS file，选择opener/opener_blinky_app.eds

42.1.3.5. 3.5. 扫描设备

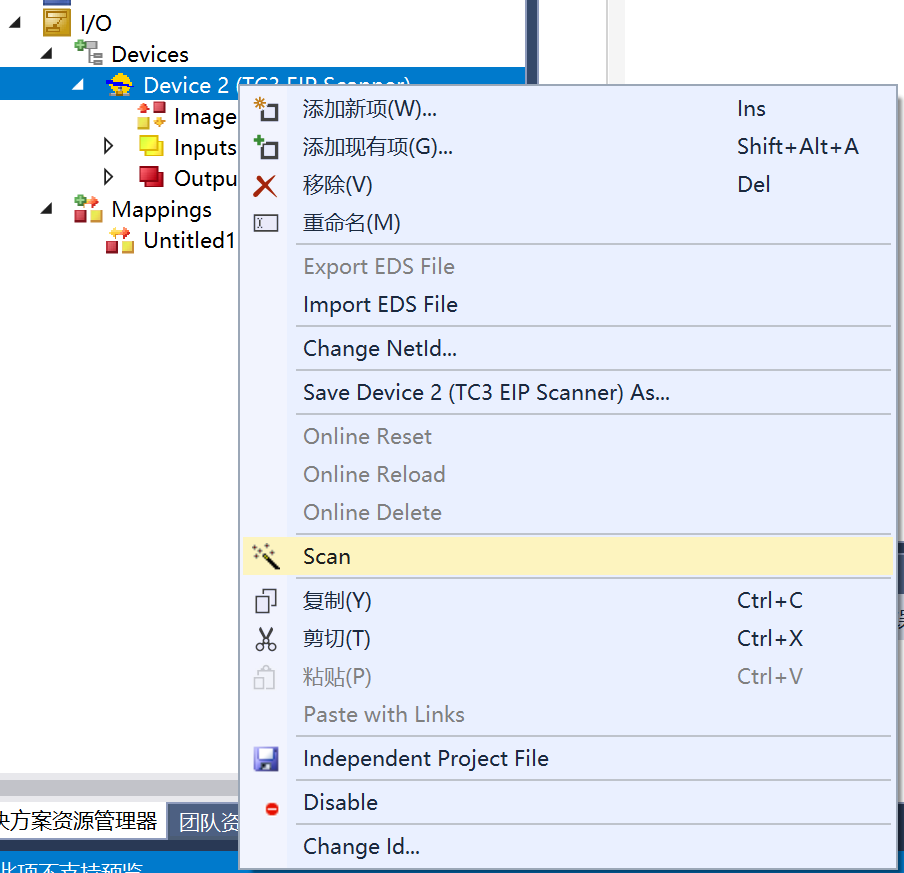

  1. 右键EIP Scaner, 然后扫描

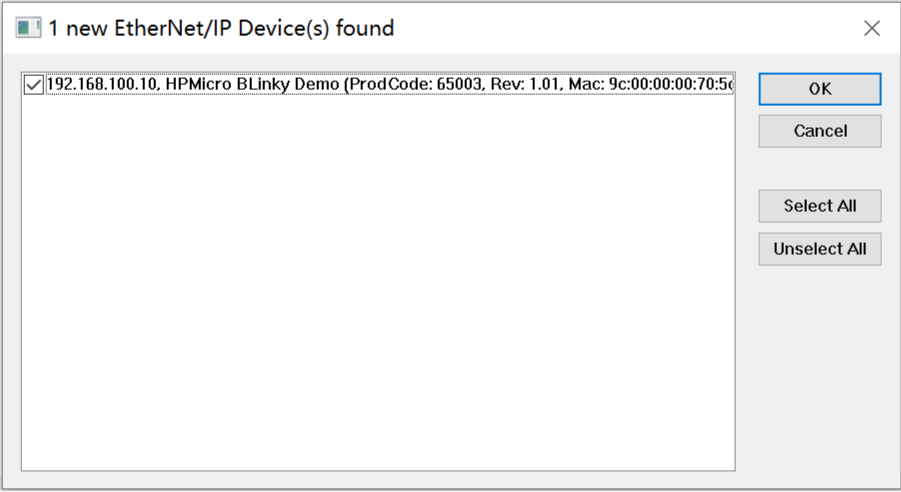

  2. 添加设备

42.1.3.6. 3.6 添加IO链接

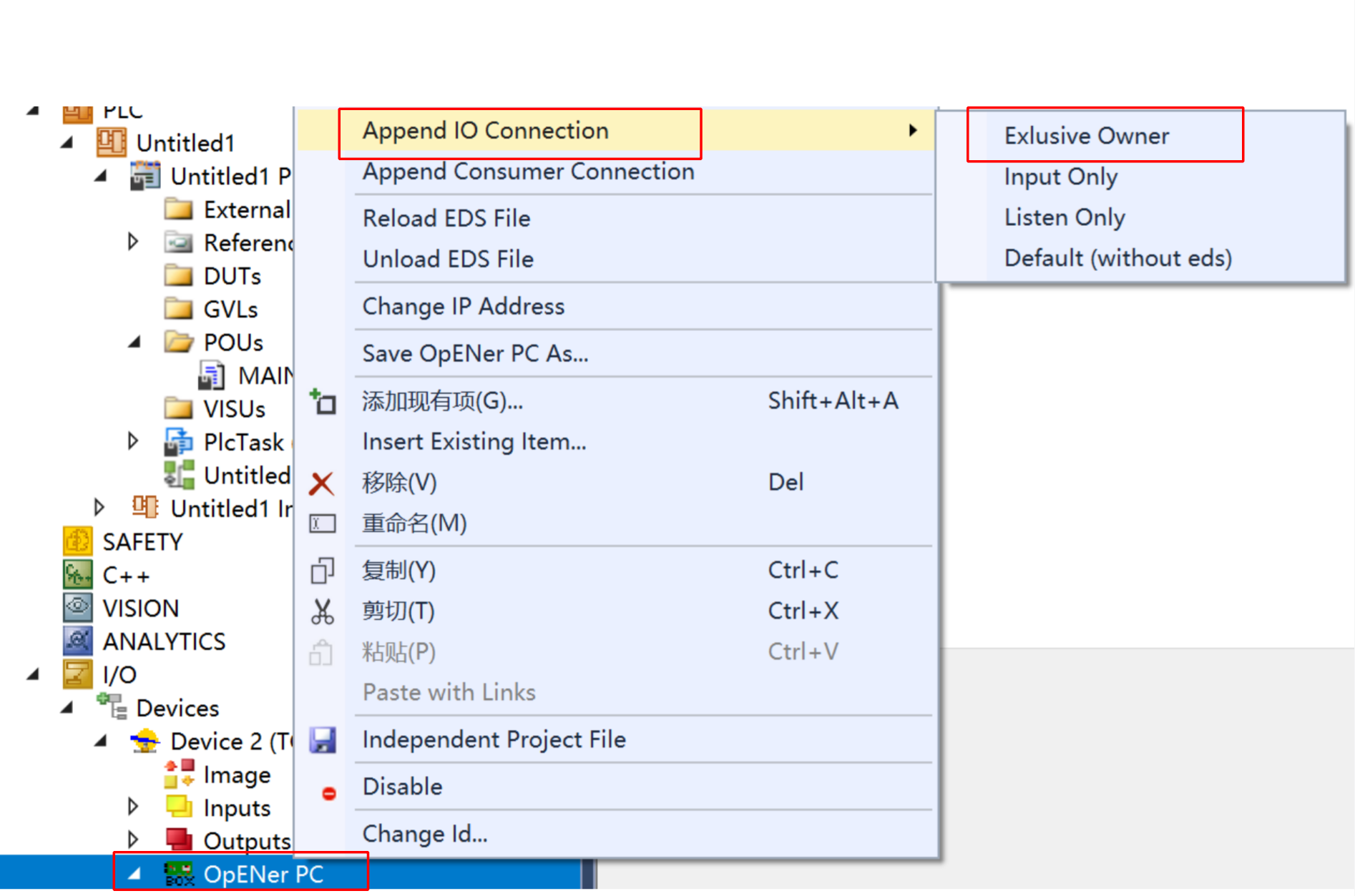

如果此时列表中没有找到Exclusive Owner，那么可以手动指定一下eds文件。

42.1.3.7. 3.7 IO操作

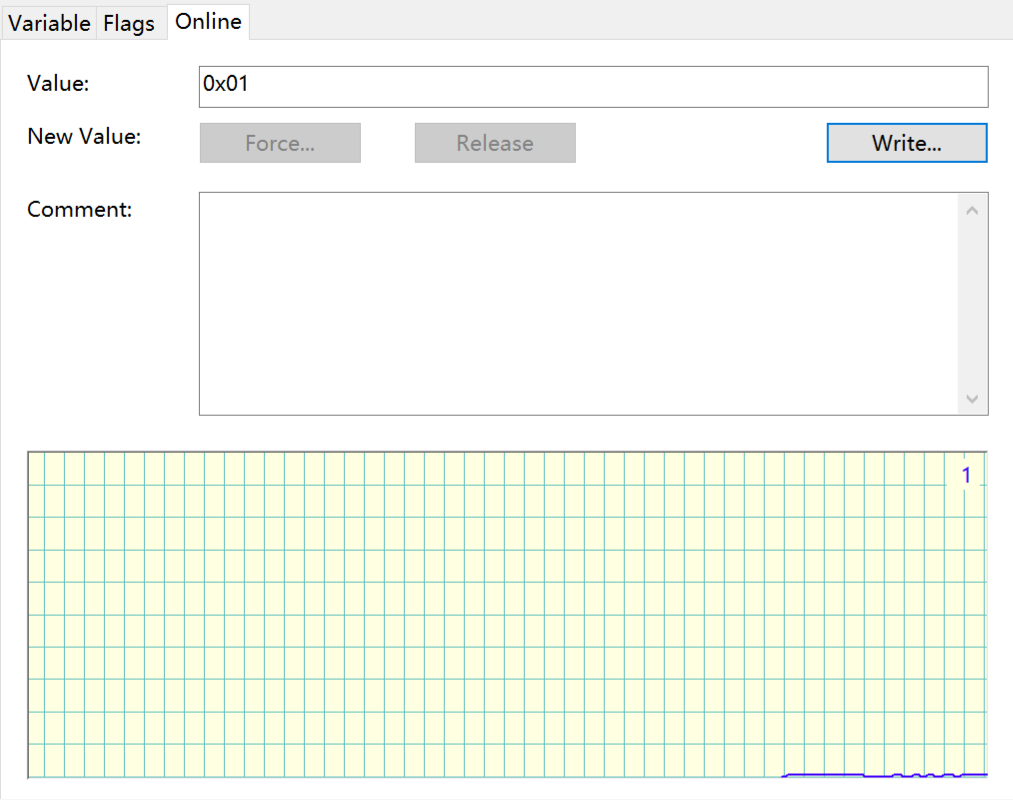

  1. 输入IO, 按动评估板上的按键KEYA, Input/Key State数值发生变化

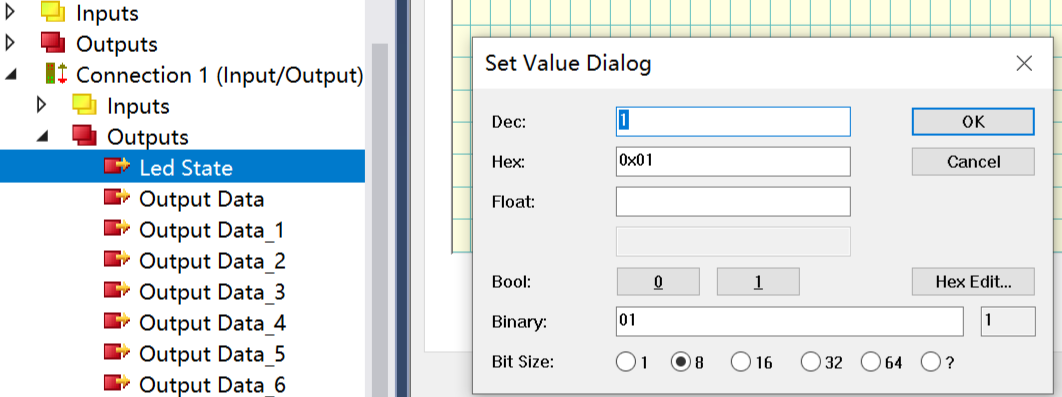

  2. 输出IO,右键Led State, 选择Online, 点击Write写入数值。 写入1开发板LED亮起，写入0开发板LED熄灭。

42.1.4. 4. 运行现象

当工程正确运行后, 串口终端会输出如下信息, 输入输出IO状态与TwinCAT工程配置相对应：

This is Ethernet/IP blinky demo.
LwIP Version: 2.1.2
Enet phy init passed !

Link Status: Down
Link Status: Down

Link Status: Up
Link Speed:  100Mbps
Link Duplex: Full duplex
IPv4 Address: 192.168.100.10
IPv4 Netmask: 255.255.255.0
IPv4 Gateway: 192.168.100.1

Mesaage receieved from host!
