26.3.1. lin_master

26.3.1.1. 概述

本示例展示了 HPM LIN 外设在主机模式下的基本功能,包括:

  • 支持 LIN 2.2A 协议规范

  • 支持主机模式下的数据收发

  • 支持增强型校验和模式

  • 支持发送唤醒信号

  • 支持帧间隔控制

  • 支持最大 8 字节数据传输

26.3.1.2. 工作流程

  1. 初始化配置

    • 初始化 LIN 引脚配置

    • 配置 LIN 时钟为 20MHz

    • 配置中断优先级

    • 初始化发送数据缓冲区

  2. 主循环处理

    • 发送唤醒信号

    • 执行数据传输操作:

      • ID 0x31:发送 8 字节数据

      • ID 0x30:接收 8 字节数据

    • 处理各类事件:

      • 传输完成事件

      • 唤醒信号发送完成

      • 错误事件

  3. 中断处理

    • 处理传输错误

    • 处理唤醒信号发送完成

    • 处理传输完成

26.3.1.3. 硬件设置

本示例需要以下硬件:

  • 一个 LIN 收发器

  • 一个 USB_LIN 调试器(作为从机)

  • 连接线缆

请参考具体开发板 引脚描述 部分的描述。 将开发板上的 LIN TX 和 RX 引脚与 LIN 收发器的 MCU 信号相连,将 USB_LIN 调试器与 LIN 收发器的 LIN 信号相连。

26.3.1.4. 运行现象

运行此程序,需要配置 USB_LIN 调试器:

  1. 配置调试器基本参数

    • 选择正确的串口和波特率

    • 点击”设置到调试器”按钮

    lin_debugger_configuration

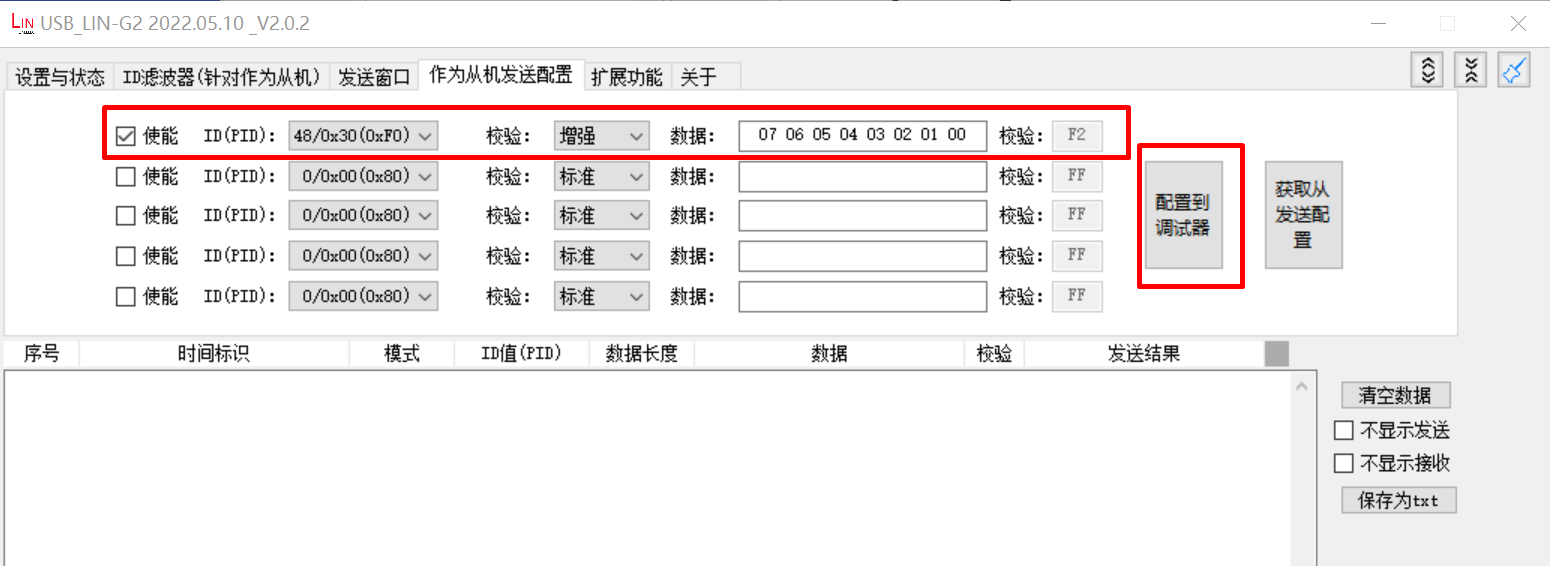

  2. 配置从机发送选项

    • 设置 ID 和数据以及校验方式

    • 勾选使能选项

    • 点击”配置到调试器”按钮

    lin_debugger_slave_sent

当程序正确运行后,串口终端会输出如下信息:

LIN master example
LIN master sent wakeup signal
ID: 31, sent 8 bytes:
0 1 2 3 4 5 6 7
ID: 30, receive 8 bytes
7 6 5 4 3 2 1 0

调试器窗口可以看到如下结果:

lin_debugger_slave_result

26.3.1.5. 调试建议

  1. 硬件连接检查

    • 确保 LIN 收发器与开发板连接正确

    • 检查电源和地连接是否可靠

  2. 波特率设置

    • 确保主从设备波特率配置一致

    • 默认波特率为 19200bps

  3. 数据帧格式问题

    • ID 不匹配:确认配置的 ID 与主机发送的 ID 一致

    • 检查校验和模式配置是否匹配

  4. 常见错误分析

    • 观察中断是否正常触发,检查状态寄存器以定位具体错误

    • 使用示波器观察 LIN 总线信号波形
