43.2. PLLCTL频谱扩展

43.2.1. 概述

本示例展示了如何配置锁相环（PLL）扩频。

频谱扩展功能

实现频谱扩展调制以降低电磁干扰（EMI），具有以下可配置参数：

• 扩频范围

  • 默认值：0.5%

  • 通过 SS_RANGE 宏配置

  • 可调范围：0.1% 至 3.1%

• 调制频率

  • 默认值：30 kHz

  • 通过 MODULATION_FREQ 宏自定义

• 频谱扩展类型

  • 默认：下扩展调制

  • 通过 PLLCTL_SS_TYPE 宏配置

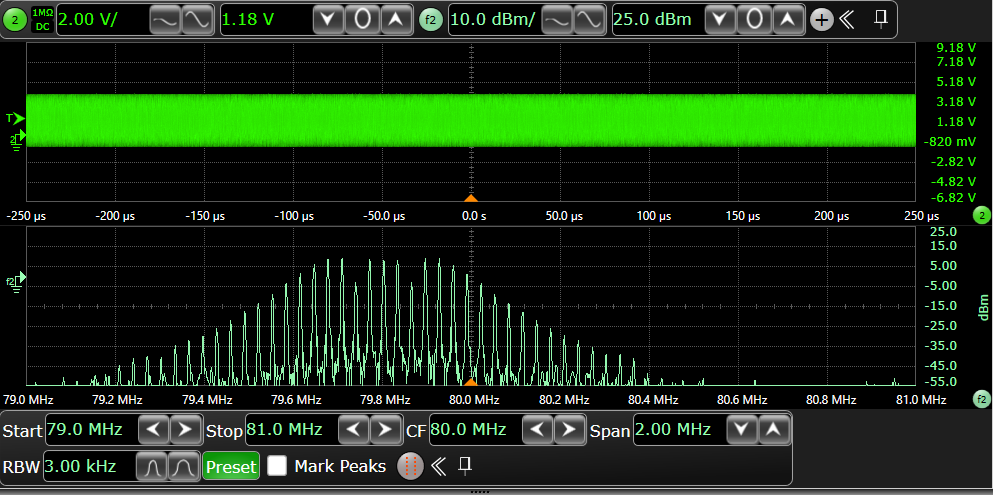

当频谱扩展功能启用时，在示波器上观察到的FFT结果如下图所示：

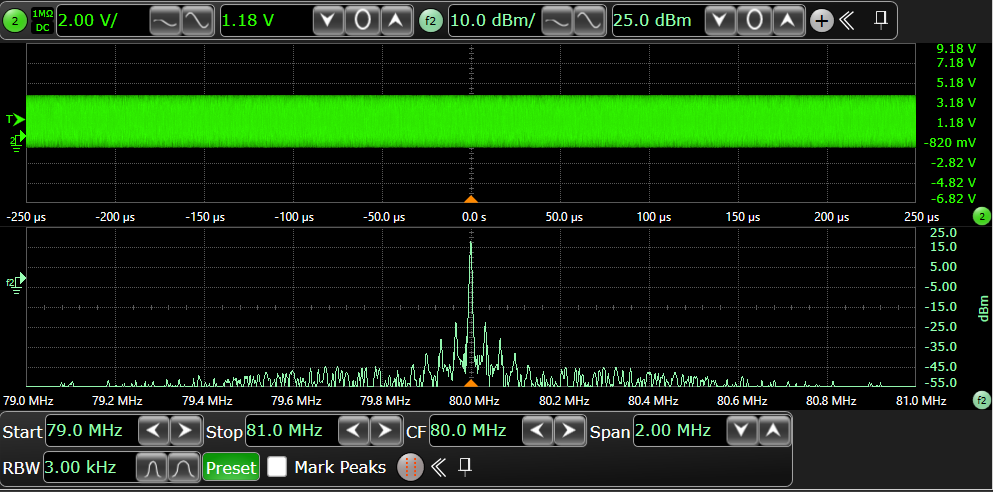

对比没有开启扩频时，在示波器上观察到的FFT的结果如下图所示：

43.2.2. 硬件设置

• 配置的PLL频率可以通过示波器观察到clk_ref*引脚，请参考 Pin Description 获取具体板子的引脚信息。

43.2.3. 运行现象

当工程正确运行后，串口终端会输出如下信息：

PLLCTL spread spectrum example

PLL0CLK0 @ 80000000Mhz ss has been enabled (downspread) with range 0.5% @ 30000Hz, which can be observed on "P2[16]" pin by the oscilloscope

PLLCTL example finished
