5.22. MIDI

5.22.1. 概述

本示例工程展示MIDI示例

PC 通过设备管理器查看得到一个MIDI设备

5.22.2. 硬件设置

使用USB Type-C线缆连接PC USB端口和PWR DEBUG端口
使用USB Type-C线缆连接PC USB端口和开发板USB0端口

5.22.3. 电脑上位机

在电脑上测试时，需要安装并使用合成器软件，如下所示。

Windows: MIDI-OX

Linux(Ubuntu): qsynth, qjackctl

MAC: SimpleSynth

5.22.4. 运行现象

以Windows MIDI-OX为例
- 将程序下载至开发板运行，电脑可自动识别并枚举出一个MIDI设备。

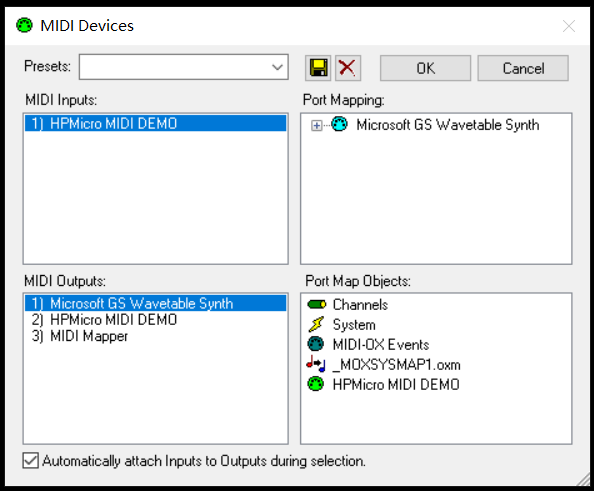

- 打开MIDI-OX软件，点击菜单 “options-MIDI devices…” ，MIDI Inputs选择 “HPMicro MIDI DEMO”，MIDI Outputs选择 “Microsoft GS Wavetable Synth”
- 串口终端显示log如下，用户选择工作模式：1-自动弹奏，2-手动弹奏。

       ----------------------------------------------------------------------
       $$\   $$\ $$$$$$$\  $$\      $$\ $$\
       $$ |  $$ |$$  __$$\ $$$\    $$$ |\__|
       $$ |  $$ |$$ |  $$ |$$$$\  $$$$ |$$\  $$$$$$$\  $$$$$$\   $$$$$$\
       $$$$$$$$ |$$$$$$$  |$$\$$\$$ $$ |$$ |$$  _____|$$  __$$\ $$  __$$\
       $$  __$$ |$$  ____/ $$ \$$$  $$ |$$ |$$ /      $$ |  \__|$$ /  $$ |
       $$ |  $$ |$$ |      $$ |\$  /$$ |$$ |$$ |      $$ |      $$ |  $$ |
       $$ |  $$ |$$ |      $$ | \_/ $$ |$$ |\$$$$$$$\ $$ |      \$$$$$$  |
       \__|  \__|\__|      \__|     \__|\__| \_______|\__|       \______/
       ----------------------------------------------------------------------
       CherryUSB midi device sample.

       ***********Select Work Mode**********
       1 - Auto Play
       2 - Manual Play

       Please Enter Play Number:




- 选择1时，MIDI设备周期性重复地将MIDI Event Packets数据上发给PC，即实现自动弹奏琴键，用户可通过电脑音频收听。

- 选择2时，MIDI设备通过按键触发将MIDI Event Packets数据上发给PC，即按压PBUTN或UserKey按钮来模拟按压琴键，用户可通过电脑音频收听。
