42.6. UAC2 Speaker and Microphone

42.6.1. 概述

本示例工程展示USB UAC2 扬声器和麦克风的功能

  • PC 通过USB 发送音频数据，MCU接收后通过DAO播放

42.6.2. 硬件设置

  • 使用USB Type-C线缆连接PC USB端口和PWR DEBUG端口

  • 使用USB Type-C线缆连接PC USB端口和开发板USB0端口或者USB1端口

  • 将扬声器连接至DAO接口上

42.6.3. 工程配置

  • 文件 CMakeLists.txt 中设置BOARD_DEVICE_RHPORT_NUM为0或1，0表示USB0, 1表示USB1

  • USB device 属性可通过tusb_config.h或CMakeListx.txt配置

42.6.4. 运行现象

当工程正确运行后

  • 确认audio属性设置

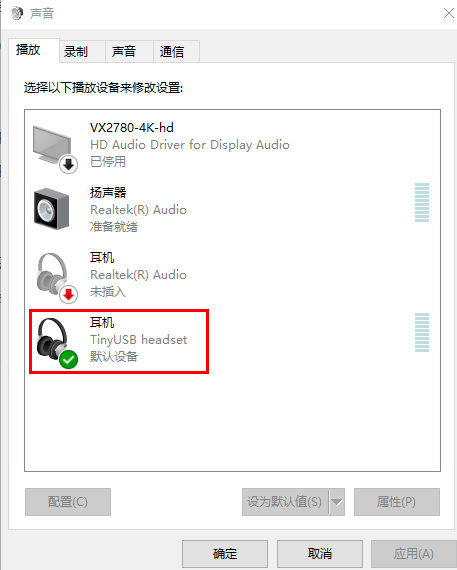

    1. 选择”TinyUSB headset”为播放设备

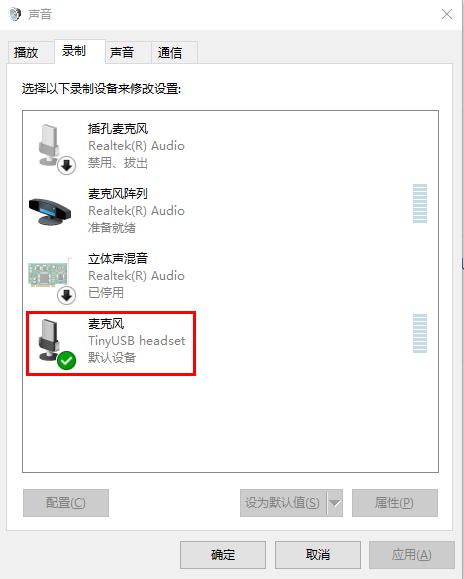

    （2） 选择”TinyUSB headset” 为录音设备


  • 播放

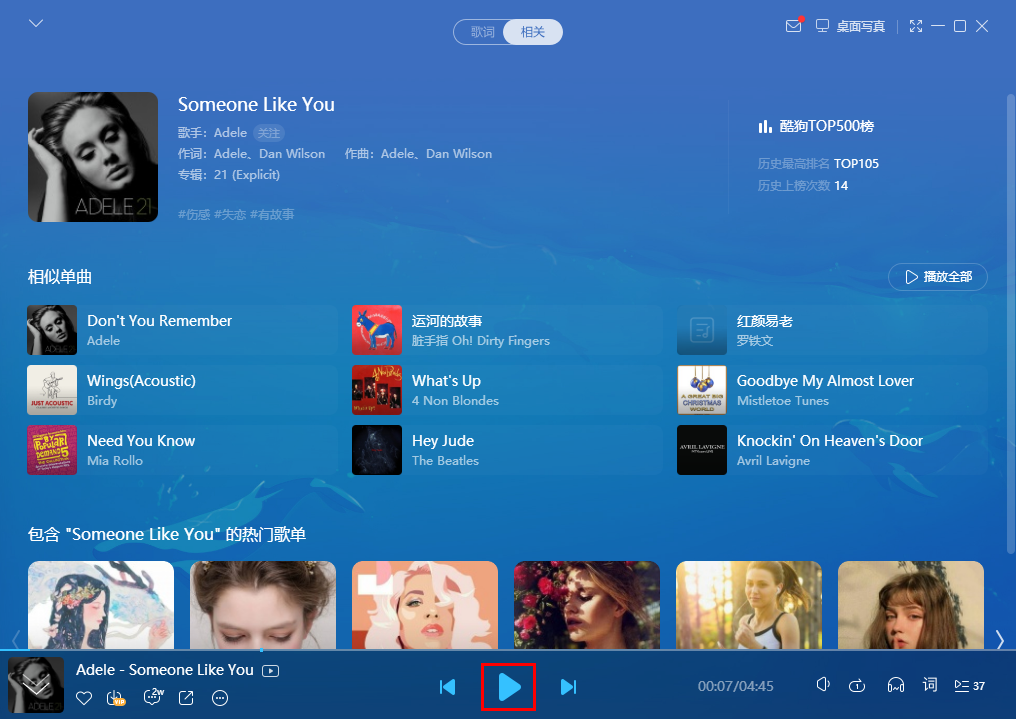

    ​ （1） 打开PC音乐播放器，选择一首歌曲，点击“播放”按钮

    ​ （2） MCU收到音频数据后，会同步通过扬声器播放出来

  • 录音

    ​ （1）关闭PC音乐播放器

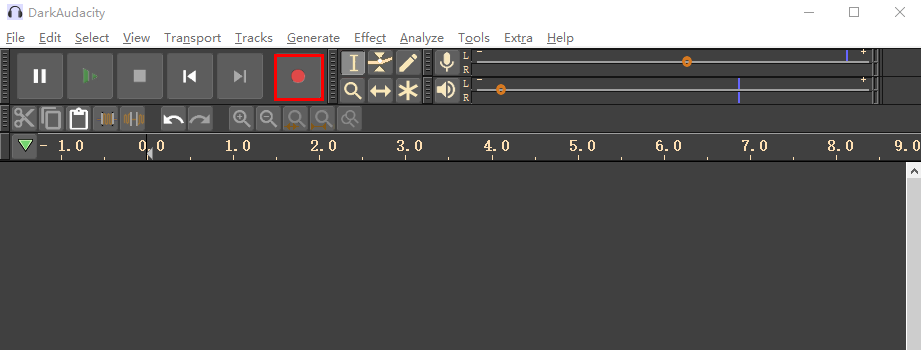

    ​ （2）打开录音工具，点击“录音”按钮，同时通过其他播放设备播放音乐（比如：手机）

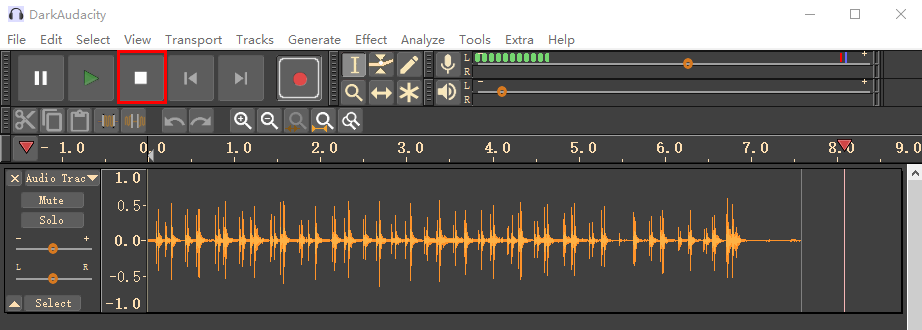

    ​ （3）持续一段时间后，点击”停止”按钮

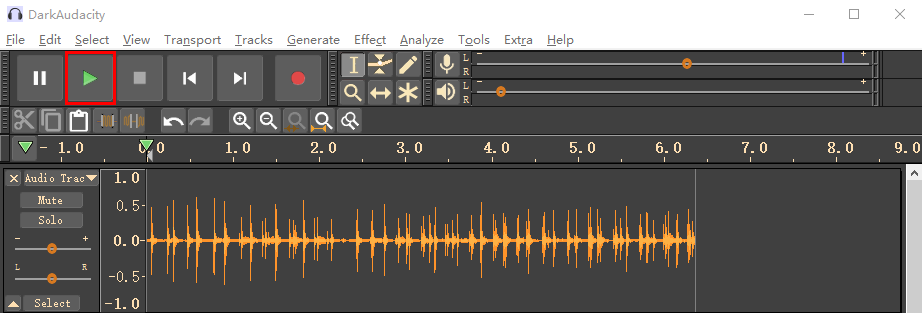

    ​ （4）点击”播放”按钮

    ​ （5）MCU通过DAO接口的扬声器播放出来自PC的音频
