45.10. tsn_time_aware_scheduling

45.10.1. 概述

本示例展示了TSN TAS(IEEE802.1 Qbv))流量整形输出

  • 在PC端通过网络抓包工具来观察流量整形输出

45.10.2. 硬件设置

  • 使用USB Type-C线缆连接PC USB端口和PWR DEBUG端口

  • 使用以太网线缆连接PC以太网端口和开发板RGMIII端口

45.10.3. 工程配置

  • 无

45.10.4. 运行示例

  • 编译下载程序

  • 串口终端显示如下信息：

This is a TSW demo: Time Aware Scheduing
TSW phy init passed !
Link Status: Down
Link Status: Up
Link Speed:  1000Mbps
Link Duplex: Full duplex

  • 打开以太网抓包工具

    • 设置过滤规则：eth.src == 98:2c:bc:b1:9f:17 and arp

      注：实际需要根据tsn mac地址设置eth source address

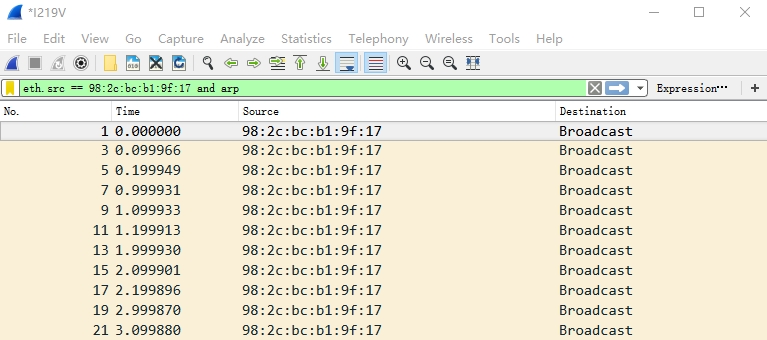

    • 观察流量整形输出：流量的间隔/流量的周期
