6.15. DFU Bootloader

6.15.1. 概述

dfu_bootloader示例工程演示了使用CherryUSB实现的USB DFU（设备固件升级）bootloader功能。该bootloader可以通过USB接口进行固件升级。它首先尝试跳转到flash中的有效应用程序，如果未找到有效应用程序，则进入DFU模式接收固件升级。构建使用dfu/bootloader启动的应用程序，生成工程时，需要将HPM_BUILD_TYPE配置为flash_dfu或者flash_sdram_dfu。

6.15.2. 硬件设置

  • 将USB设备端口连接到PC

6.15.3. 驱动安装

在windows上使用自定义的DFU设备，需要使用zadig软件安装winUSB驱动后才能正常使用

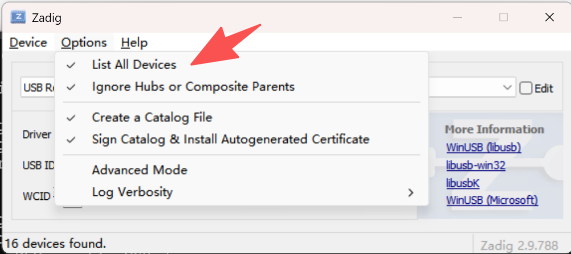

list_all_devices

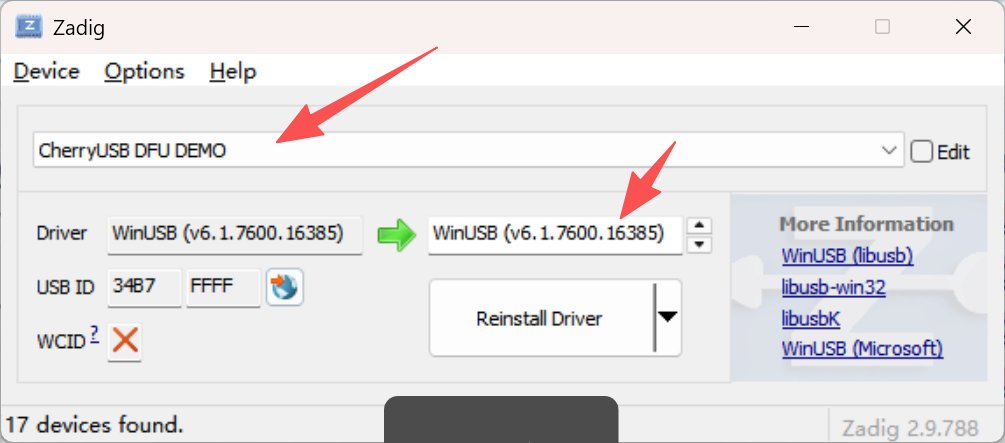

列出所有设备后，找到cherryUSB DFU Demo设备，并安装winUSB驱动

install_driver

6.15.4. 运行现象

当工程正确运行时：

  1. 如果flash中存在有效的应用程序，bootloader将跳转到该应用程序并运行

  2. 如果未找到有效应用程序，设备将在PC上枚举为USB DFU设备

  3. 用户可以使用dfu-util或类似工具通过USB上传新固件 - 使用dfu-util -l获取DFU设备的alt编号 - 然后使用dfu-util -D ${bin_file_path} -s ${bin文件起始地址}:leave -a ${alt编号}

Found DFU: [0483:df11] ver=0200, devnum=39, cfg=1, intf=0, path="1-3.2", alt=1, name="@Option bytes /0x00000000/01*512 g", serial="2022123456"
Found DFU: [0483:df11] ver=0200, devnum=39, cfg=1, intf=0, path="1-3.2", alt=0, name="@Internal Flash /0x80020000/1016*16Kg", serial="2022123456"

Warning: Invalid DFU suffix signature
A valid DFU suffix will be required in a future dfu-util release
Opening DFU capable USB device...
Device ID 0483:df11
Device DFU version 011a
Claiming USB DFU Interface...
Setting Alternate Interface #0 ...
Determining device status...
DFU state(2) = dfuIDLE, status(0) = No error condition is present
DFU mode device DFU version 011a
Device returned transfer size 512
DfuSe interface name: "Internal Flash "
Downloading element to address = 0x80020400, size = 56664
Erase           [=========================] 100%        56664 bytes
Erase    done.
Download        [=========================] 100%        56664 bytes
Download done.

HPMicro Cherryusb DFU Demo
@Internal Flash /0x80020000/1016*16Kg
@Option bytes /0x00000000/01*512 g

设备进入DFU模式后将显示为USB DFU设备。
