45.2. PLLCTLV2 频谱扩展

45.2.1. 概述

本示例展示了如何配置PLL扩频。

频谱扩展功能

展示如何配置频谱扩展调制以降低电磁干扰（EMI）。

  • 扩频范围

    • 默认值：0.5%

    • 通过 SS_RANGE 宏配置

  • 调制频率

    • 默认值：30 kHz

    • 通过 MODULATION_FREQ 宏自定义

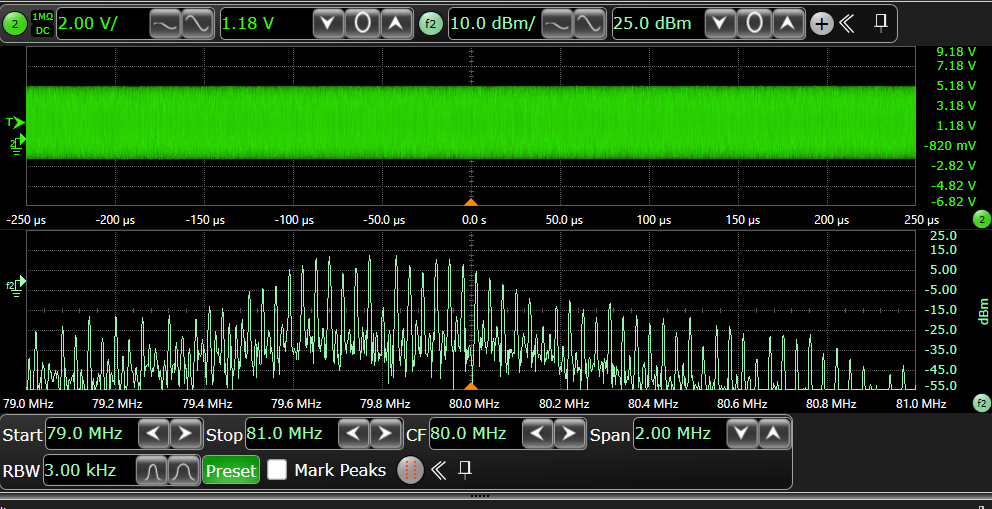

当频谱扩展功能启用时，在示波器上观察到的FFT结果如下图所示：

../../../../_images/pllctlv2_ss.png

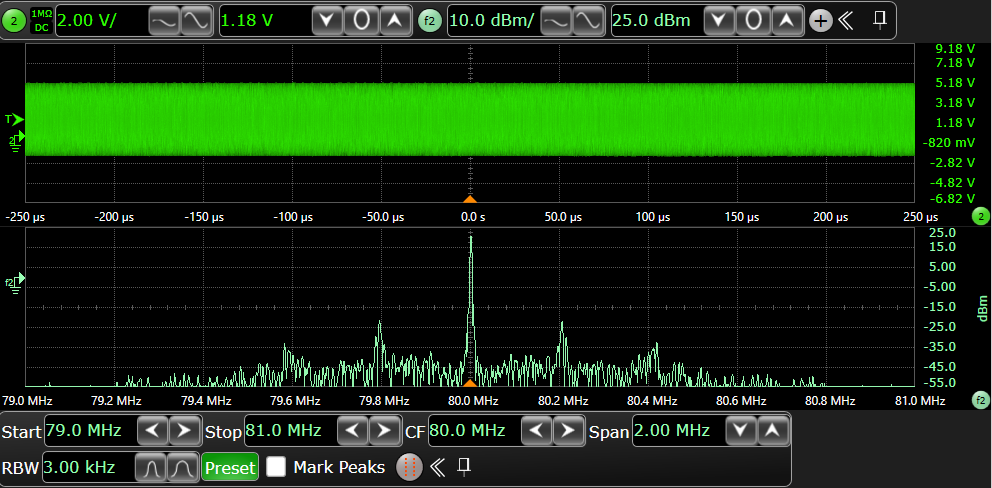

对比没有开启扩频时，在示波器上观察到的FFT的结果如下图所示：

../../../../_images/pllctlv2_no_ss.png

45.2.2. 硬件设置

  • 配置的PLL频率可以通过示波器观察到clock_ref引脚，请参考 Pin Description 获取具体板子的引脚信息。

45.2.3. 运行现象

当工程正确运行后，串口终端会输出如下信息：

PLLCTLV2 spread spectrum example
PLL2CLK0 @ 80000000Mhz spread spectrum has been enabled with range 0.5% @ 30000Hz, which can be observed on "J20[7]" pin by the oscilloscope

PLLCTLV2 spread spectrum example finished
