7. DAC

7.1. 概述

本示例展示DAC在三种工作模式的转换及波形显示

7.2. 硬件设置

• 在指定的管脚输出电压 (请参考引脚描述部分)

• 根据开发板设计，如有必要，请连接VREF管脚处的跳帽 (请参考引脚描述部分)

7.3. 运行现象

• 串口终端显示如下信息

This is a DAC demo:
1. Direct mode
2. Step   mode
3. Buffer mode
Please enter the DAC mode code:

• 选择DAC转换模式，启动DAC转换，并通过示波器观察波形

  • Direct 模式

  Please enter the DAC mode code: 1
  Set DAC to output data in direct mode
  DAC is outputting a triangle waveform in direct mode




  • Step 模式

  Please enter the DAC mode code: 2
  Set DAC to output data in step mode

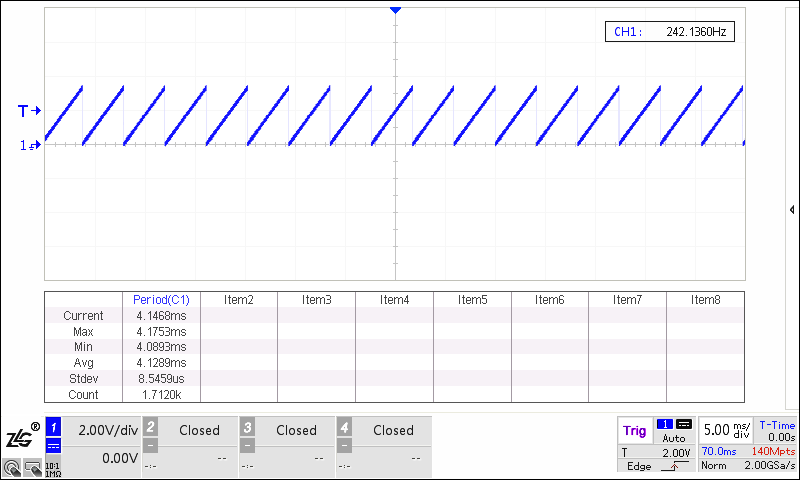

  DAC is outputting a saw tooth waveform in step mode




  • Buffer 模式

  Please enter the DAC mode code: 3
  Set DAC to output data in buffer mode

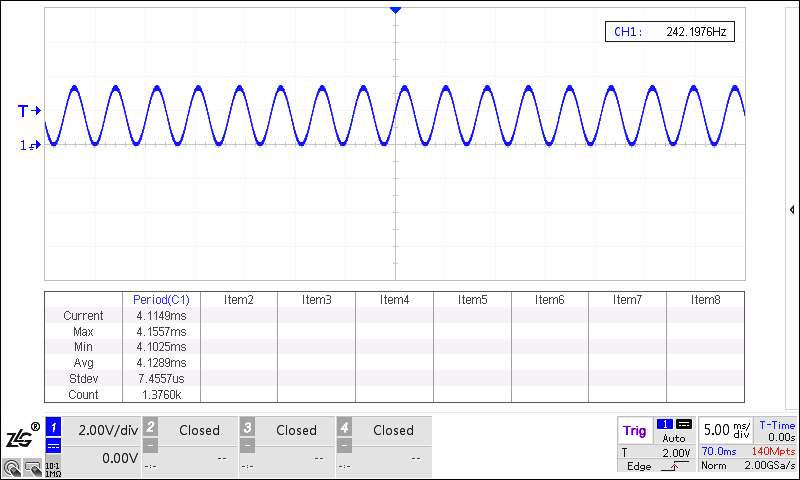

  DAC is outputting a sine waveform in buffer mode




7.4. 注意

• 异常退出

  1. 在step模式或buffer模式中，按空格键退出测试，重新选择测试模式

  2. 在direct模式中，在测试完成后，按空格键退出循环，重新选择测试模式
