64.8. uart_lin_master

64.8.1. 概述

该工程演示了UART模拟LIN的功能。

64.8.2. 注意

数据帧之间的间隔应大于等于4个UART字节的传输时间。

64.8.3. 硬件设置

在没有板载LIN收发器的开发板上：需要一个LIN收发器和一个USB_LIN调试器将开发板上的UART TX和RX引脚与LIN收发器的MCU信号相连，将USB_LIN调试器与LIN收发器的LIN信号相连。
在有板载LIN收发器的开发板上：需要一个USB_LIN调试器将调试器的LIN信号和GND与开发板上的对应引脚相连。

请参考具体开发板引脚描述部分的描述。

64.8.4. 运行现象

运行此程序，需要配置usb_lin调试器

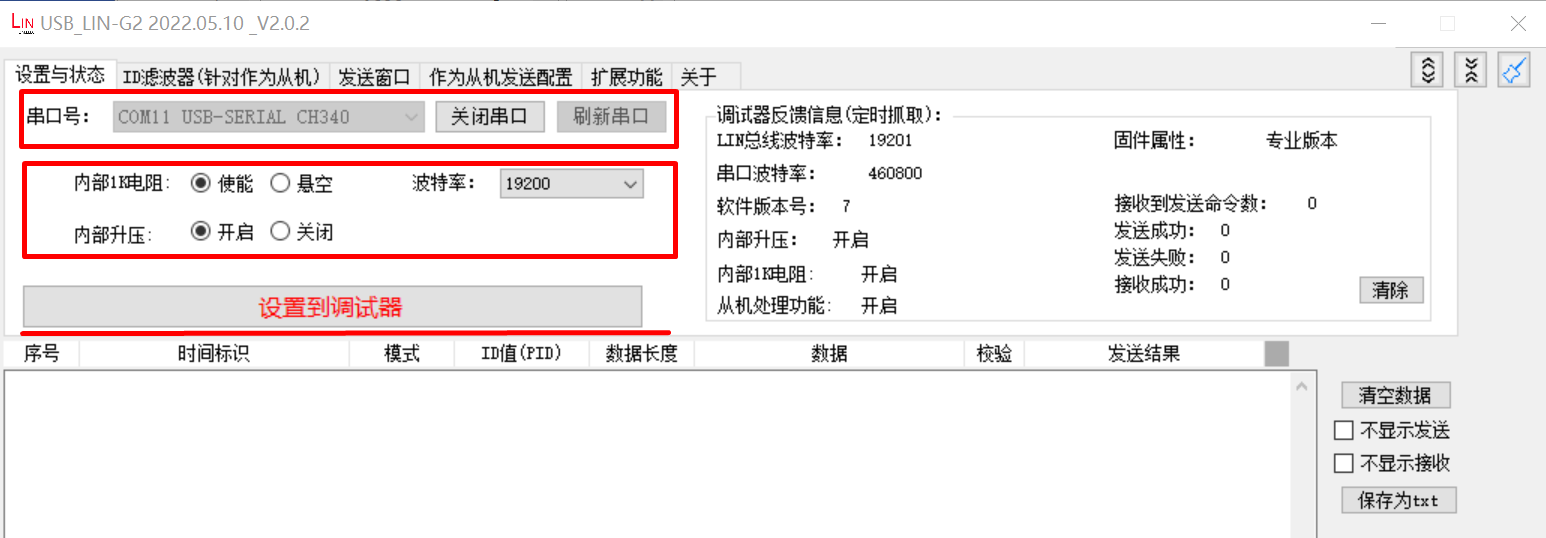

配置usb_lin调试器，选择正确的串口和波特率，然后点击设置到调试器：

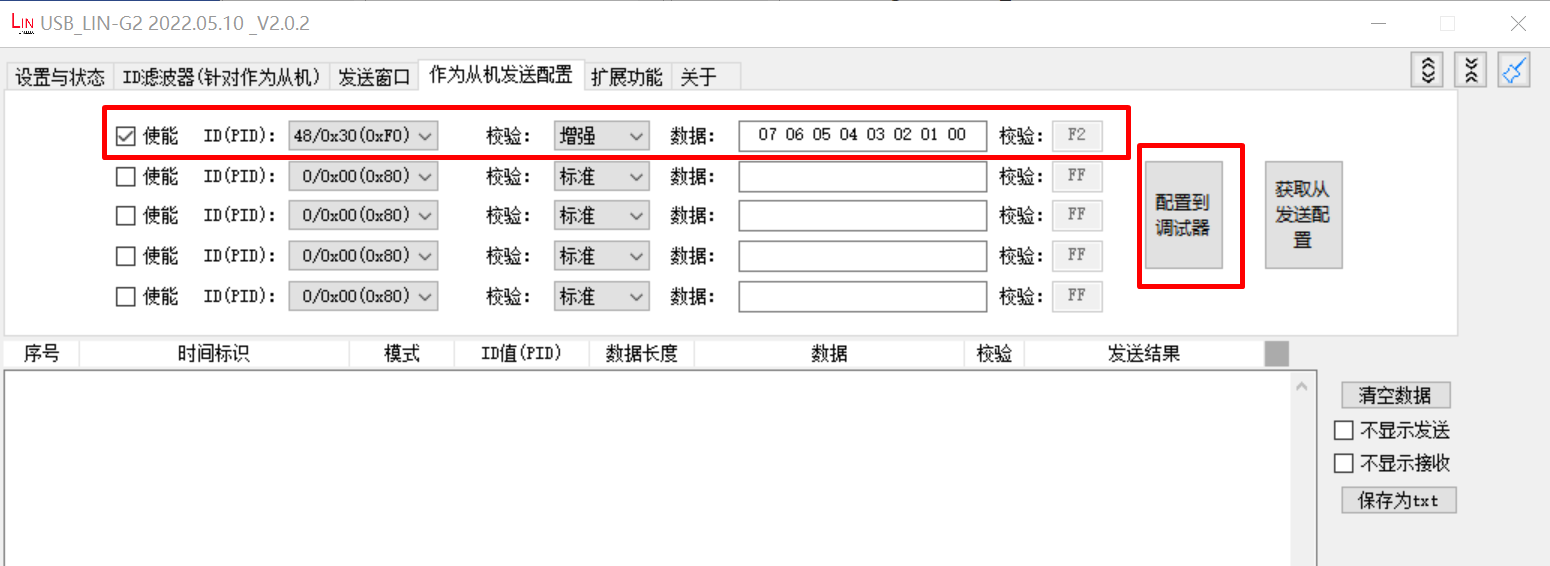

配置作为从机发送配置选项，设置ID和数据以及校验方式，勾选使能选项，点击配置到调试器：

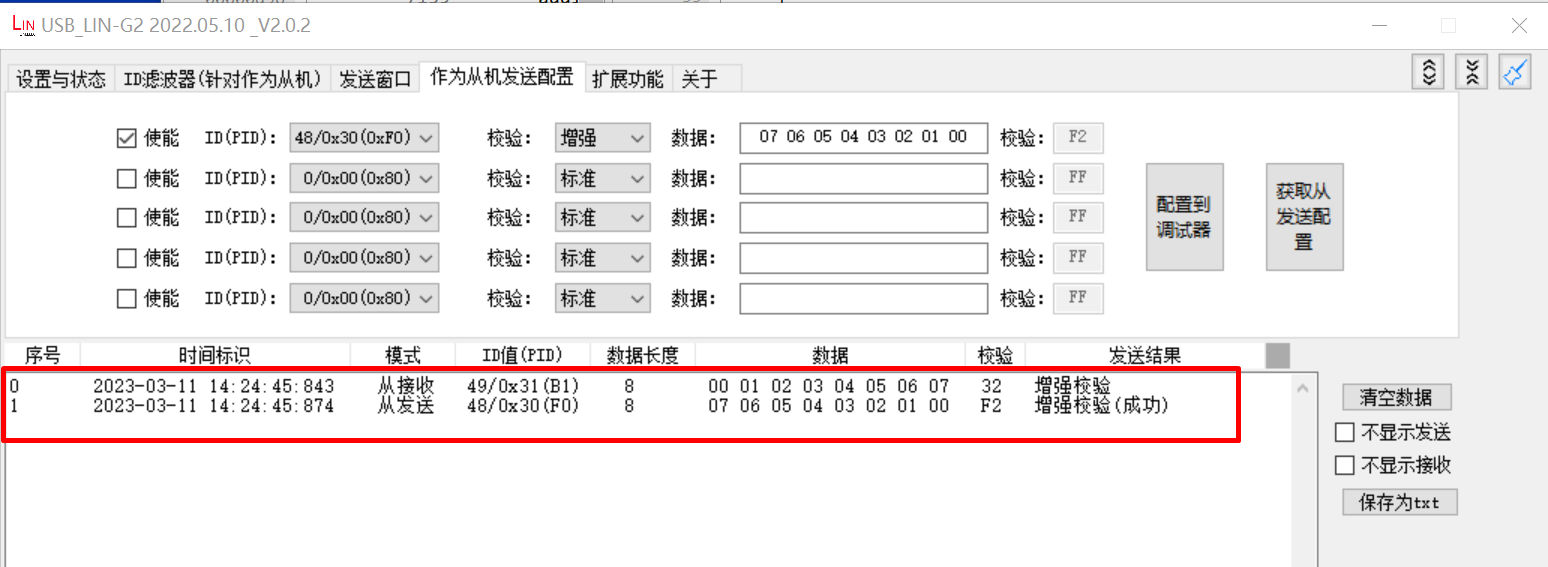

当程序正确运行之后，调试器窗口可以看到结果：

当工程正确运行后，串口终端会输出如下信息：

Test uart lin master polling transfer
uart lin master send ID: 0x31
uart send 8 data:
0x0 0x1 0x2 0x3 0x4 0x5 0x6 0x7
uart lin master send ID: 0x30
uart receive 8 data:
0x7 0x6 0x5 0x4 0x3 0x2 0x1 0x0

Test uart lin master interrupt transfer
uart lin master send ID: 0x31
uart send 8 data:
0x0 0x1 0x2 0x3 0x4 0x5 0x6 0x7
uart lin master send ID: 0x30
uart receive 8 data:
0x7 0x6 0x5 0x4 0x3 0x2 0x1 0x0
