51.6. PWM同步输出

51.6.1. 概述

PWM 支持多通道同步输出功能。该示例展示了通过电机系统的 synt 同步三路pwm，pwm波形通过相应MCU引脚输出。

51.6.2. 配置

示波器
安装串口终端，查看板子信息并配置串口终端参数
PWM_P0,PWM_P2引脚和PWM_P4引脚根据板子型号查看具体信息

51.6.3. 运行

上电后，三路pwm在同时刻同相位输出，然后通过 synt 的触发信号完成不同相位同步输出
P0的输出和P2的输出相差45度相位，P0和P4的输出相差135度相位
串口打印如下信息:

pwmv2 three pwm submodule synchronous example
choose PWM output channel [P0 P2 P4]


>> P0 P2 P4 generate waveform at same time
P0 is a reference


>> Phase different P0 P2 P4 is 45 degrees 135 degrees
P0 is a reference
test done

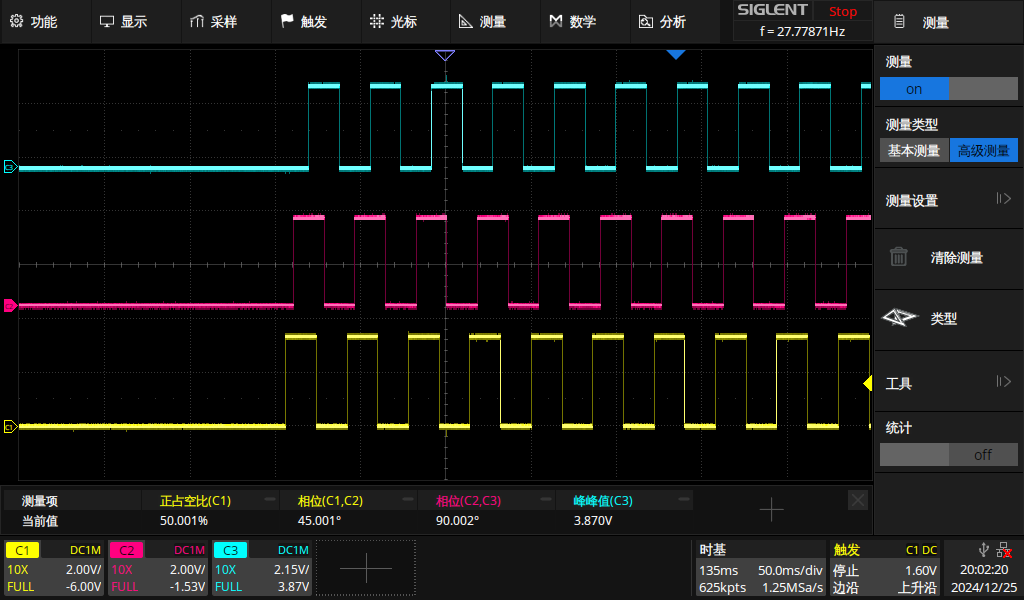

所得波形如图所示, 黄色为P0输出，粉色为P2输出，蓝色为P4输出

备注

只依次输出一次PWM波形，如果需要再次观测波形，需要重新运行程序。
