69.5. uart_lin_master

69.5.1. 概述

该工程演示了UART模拟LIN的功能。

69.5.2. 注意

数据帧之间的间隔应大于等于4个UART字节的传输时间。

69.5.3. 硬件设置

• 在没有板载LIN收发器的开发板上：

  需要一个LIN收发器和一个USB_LIN调试器 将开发板上的UART TX和RX引脚与LIN收发器的MCU信号相连，将USB_LIN调试器与LIN收发器的LIN信号相连。

• 在有板载LIN收发器的开发板上：

  需要一个USB_LIN调试器 将调试器的LIN信号和GND与开发板上的对应引脚相连。

请参考具体开发板 引脚描述 部分的描述。

69.5.4. 运行现象

运行此程序，需要配置usb_lin调试器 - 配置usb_lin调试器，选择正确的串口和波特率， 然后点击`设置到调试器`：

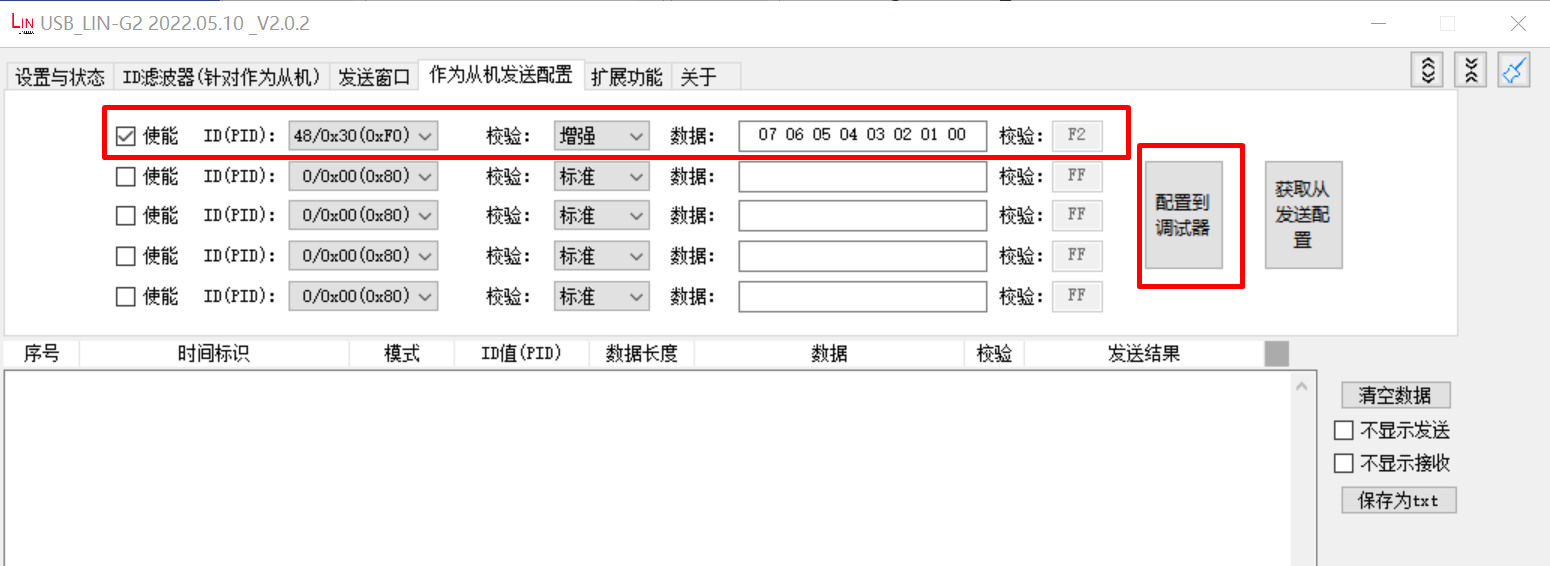

• 配置作为从机发送配置选项， 设置ID和数据以及校验方式，勾选使能选项， 点击`配置到调试器`：



• 当程序正确运行之后， 调试器窗口可以看到结果：



当工程正确运行后，串口终端会输出如下信息：

Test uart lin master polling transfer
uart lin master send ID: 0x31
uart send 8 data:
0x0 0x1 0x2 0x3 0x4 0x5 0x6 0x7
uart lin master send ID: 0x30
uart receive 8 data:
0x7 0x6 0x5 0x4 0x3 0x2 0x1 0x0

Test uart lin master interrupt transfer
uart lin master send ID: 0x31
uart send 8 data:
0x0 0x1 0x2 0x3 0x4 0x5 0x6 0x7
uart lin master send ID: 0x30
uart receive 8 data:
0x7 0x6 0x5 0x4 0x3 0x2 0x1 0x0
