7. HPM6750EVKMINI开发板
7.1. 概述

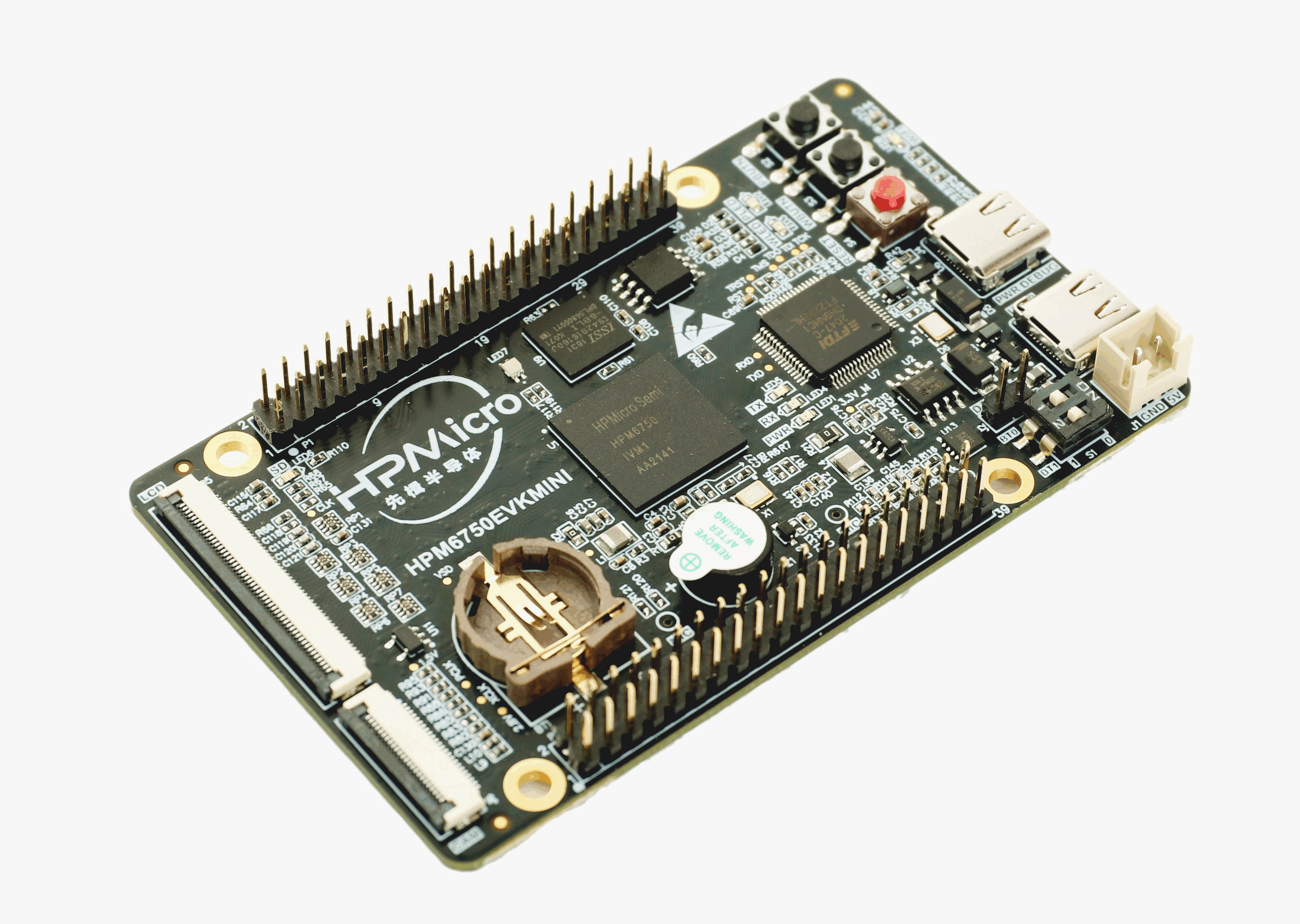

HPM6750是一款主频达816Mhz的双核微控制器。该芯片拥有最大2M字节的连续片上RAM，并集成了丰富的存储接口，如SDRAM，Quad SPI NOR flash， SD/eMMC卡。同时它也提供多种音视频接口包括LCD显示，像素DMA，摄像头以及I2S音频接口。
7.2. 板上硬件资源
HPM6750IVM 微控制器 (主频816Mhz, 2MB片上内存)
板载存储 - 128Mb SDRAM - 64Mb Quad SPI NOR Flash
显示/摄像头 - LCD接口 - 摄像头(DVP)接口
WiFi - RW007
USB - USB type C (USB 2.0 OTG) connector x2
音频 - Mic - DAO
其他 - TF卡槽 - FT2232 - 蜂鸣器 - RGB LED
扩展口 - ART-PI
7.3. 拨码开关 S1
Bit 1，2控制启动模式
Bit[2:1] |
功能描述 |
|---|---|
OFF, OFF |
Quad SPI NOR flash 启动 |
OFF, ON |
串行启动 |
ON, OFF |
在系统编程 |
7.5. 引脚描述
SPI引脚：
功能 |
位置 |
|---|---|
SPI2.CSN |
P1[24] |
SPI2.SCLK |
P1[23] |
SPI2.MISO |
P1[21] |
SPI2.MOSI |
P1[19] |
I2C引脚：
功能 |
位置 |
|---|---|
I2C0.SCL |
P1[13] |
I2C0.SDA |
P1[15] |
ACMP引脚
功能 |
位置 |
|---|---|
CMP.INN6 |
P2[11] |
CMP.COMP_1 |
P1[7] |
GPTMR引脚
功能 |
位置 |
备注 |
|---|---|---|
GPTMR5.CAPT_1 |
P1[12] |
|
GPTMR5.COMP_0 |
P1[31] |
SPI模拟I2S的MCLK |
GPTMR5.COMP_1 |
P1[35] |
SPI模拟I2S的LRCK |
GPTMR5.COMP_2 |
P2[38] |
SPI模拟I2S的BLCK |
ADC12引脚
功能 |
位置 |
|---|---|
ADC12参考电压设置 |
无 |
ADC0.VINP14 |
P1[33] |
ADC16引脚
功能 |
位置 |
|---|---|
ADC16参考电压设置 |
无 |
ADC3.INA2 |
P1[16] |
PWM引脚
功能 |
位置 |
|---|---|
PWM0.P4 |
P1[29] |
PWM0.P5 |
P1[32] |
DAO接口
功能 |
位置 |
|---|---|
喇叭接口 |
J2 |
I2S引脚
功能 |
位置 |
|---|---|
I2S0.FCLK |
P1[35] |
I2S0.BCLK |
P1[12] |
I2S0.RXD1 |
P1[38] |
I2S0.TXD1 |
P1[40] |
GND |
P1[39] |
以太网PPS信号引脚
功能 |
引脚 |
位置 |
|---|---|---|
ENET0.EVTO0 |
PF05 |
P1[38] |
ENET0.EVTO1 |
PF06 |
P1[12] |
ENET0.EVTO2 |
PF09 |
P1[35] |
ENET0.EVTI0 |
PF00 |
P1[26] |
ENET0.EVTI1 |
PF01 |
P1[27] |
ENET0.EVTI2 |
PF02 |
P1[28] |
UART13引脚
UART13用于CORE1调试串口或一些使用UART的功能测试，例如uart_software_rx_idle，uart_rx_timeout，uart_software_lin，MICROROS_UART，USB_CDC_ACM_UART, MODBUS_RTU等。
功能 |
位置 |
备注 |
|---|---|---|
UART13.TXD |
P1[8] |
|
UART13.RXD |
P1[10] |
|
UART13.RXD |
P1[24] |
产生uart break信号 |
TRGMUX引脚用于uart_software_rx_idle工程
功能 |
位置 |
|---|---|
TRGM2_P9(PD19) |
P2[35] |
电机引脚
参考 HPM6750EVKMINI-TO-Motor 电机扩展板 进行连接
Tamper 接口
功能 |
引脚 |
位置 |
模式 |
|---|---|---|---|
TAMP.08 |
PZ08 |
P1[10] |
主动模式 |
TAMP.09 |
PZ09 |
P1[8] |
主动模式 |
TAMP.10 |
PZ10 |
P1[22] |
被动模式 |
SPI模拟I2S CS引脚
功能 |
位置 |
备注 |
|---|---|---|
PD25 |
P2[40] |
控制SPI从机CS的引脚 |
CLOCK REF引脚
功能 |
位置 |
|---|---|
PE24 |
P2[16] |
ESP-HOSTED 引脚接口
功能 |
位置 |
备注 |
|---|---|---|
PB13 |
P1[3] |
RESET引脚 |
PB10 |
P1[15] |
HANDSHAKE引脚 |
PB11 |
P1[13] |
DATA_READY引脚 |
BROWNOUT中断指示引脚
功能 |
位置 |
|---|---|
PZ09 |
P1[8] |
7.6. 已知问题
一些例程在运行过程中有可能会进入trap handler，同时mcause为2（指令错误），这是由于ILM的缺陷导致的，详见《勘误手册E00001》。 - 处理办法：将链接脚本中的ILM接口地址改为ILM_SLV地址。
