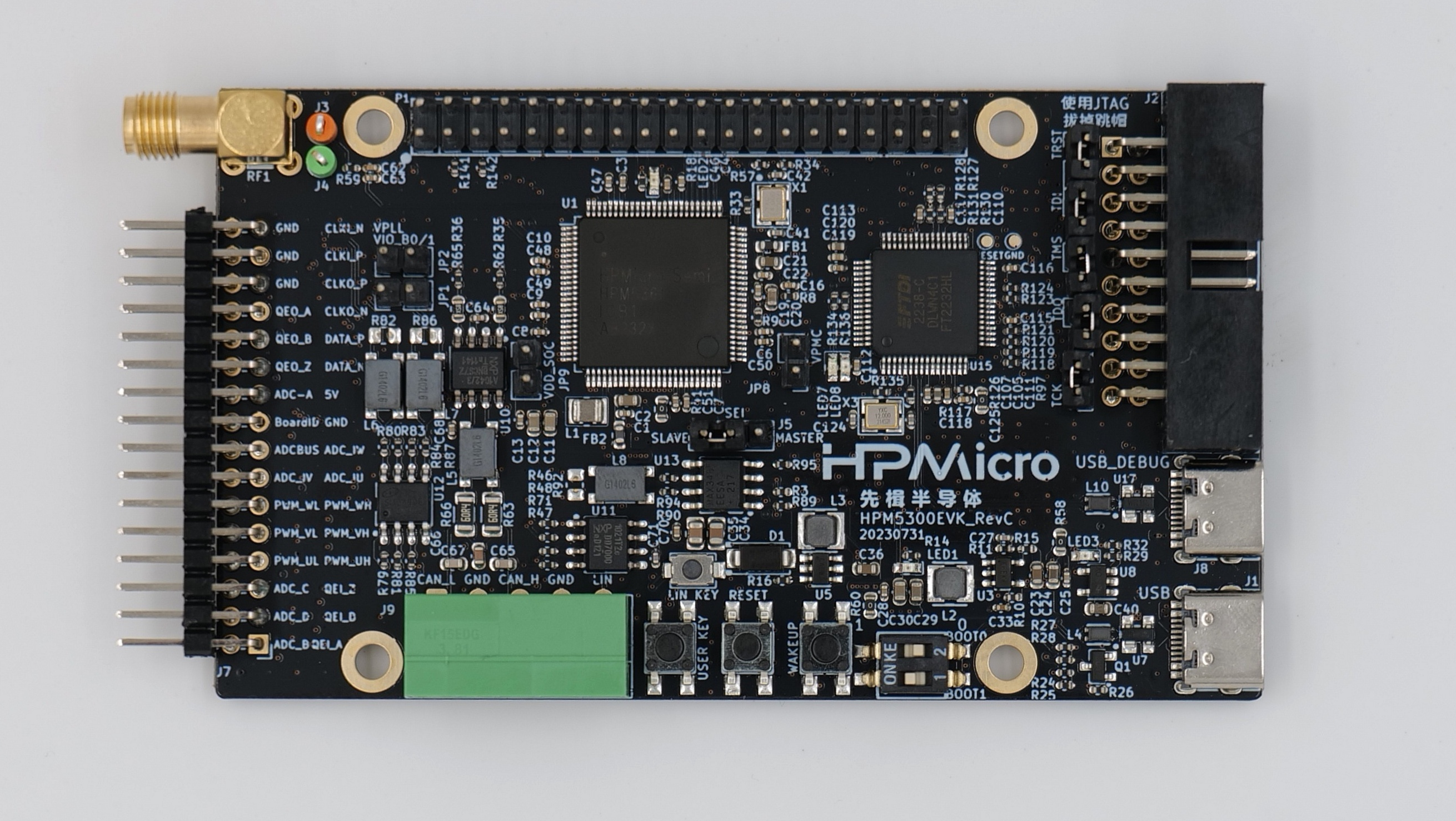

1. HPM5300EVK开发板
1.1. 概述
HPM5300EVK提供了一系列HPM5300系列微控制器特色外设的接口,包括一个ADC输入SMA接口,一个先楫标准的电机控制接口,一个正交编码输出接口,一个RS485/422接口。HPM5300EVK同时集成了1个2x20 pin IO扩展接口,连接了HPM5300 MCU的大部分IO,供用户自由评估。HPM5300EVK为MCU外扩了NOR Flash存储,并集成了板载调试器。
1.2. 拨码开关
Bit 1,2控制启动模式
Bit[2:1] |
功能描述 |
|---|---|
OFF, OFF |
Quad SPI NOR flash 启动 |
OFF, ON |
串行启动 |
ON, OFF |
在系统编程 |
1.4. 引脚描述
LIN引脚 (UART_LIN示例)
功能 |
位置 |
|---|---|
LIN |
J9[5] |
UART引脚 可用于modbus rtu工程
UART2用于一些使用UART的功能测试,例如USB_CDC_ACM_UART等。
功能 |
位置 |
备注 |
|---|---|---|
UART2.TXD |
P1[8] |
|
UART2.RXD |
P1[10] |
|
UART2.DE |
P1[38] |
|
UART2.break |
P1[24] |
产生uart break信号 |
SPI引脚:
功能 |
位置 |
|---|---|
SPI1.CSN |
P1[24] |
SPI1.SCLK |
P1[23] |
SPI1.MISO |
P1[21] |
SPI1.MOSI |
P1[19] |
I2C引脚:
功能 |
位置 |
|---|---|
I2C0.SCL |
P1[28] |
I2C0.SDA |
P1[27] |
ACMP引脚
功能 |
位置 |
|---|---|
ACMP.CMP1.INN4 |
J7[4] |
ACMP.COMP_1 |
J7[2] |
GPTMR引脚
功能 |
位置 |
备注 |
|---|---|---|
GPTMR0.CAPT_0 |
P1[3] |
|
GPTMR0.COMP_0 |
P1[5] |
SPI模拟I2S的BLCK |
GPTMR0.COMP_1 |
P1[8] |
SPI模拟I2S的LRCK |
GPTMR0.COMP_3 |
J7[18] |
SPI模拟I2S的MCLK |
ADC16引脚
功能 |
位置 |
备注 |
|---|---|---|
ADC0.INA13 |
P1[32] |
ADC16 |
DAC引脚
功能 |
位置 |
|---|---|
DAC0.OUT |
J7[20] |
DAC1.OUT |
J7[2] |
PWM引脚
功能 |
位置 |
|---|---|
PWM0.P2 |
J7[11] |
PWM0.P3 |
J7[12] |
CAN引脚
功能 |
位置 |
|---|---|
CAN_L |
J9[1] |
CAN_H |
J9[3] |
PLB Pusle输出引脚
功能 |
位置 |
|---|---|
PLB.PULSE_OUT |
P1[24] |
PLB Filter输出引脚
功能 |
位置 |
|---|---|
PLB.FILTER_IN |
J7[9] |
PLB.FILTER_OUT |
J7[11] |
OPAMP引脚
功能 |
位置 |
|---|---|
OPAMP.OUT |
RF1 |
OPAMP.IN |
P1[31] |
RDC引脚
功能 |
evk板位置 |
RDC板位置 |
|---|---|---|
RDC.PWM |
J7[9] |
J2[7] |
RDC.ADC0 |
J7[13] |
J2[13] |
RDC.ADC1 |
J7[14] |
J2[14] |
GND |
J7[32] |
J2[17] |
QEO输出ABZ引脚
功能 |
位置 |
|---|---|
QEO0.A |
J7[26] |
QEO0.B |
J7[24] |
QEO0.Z |
J7[22] |
QEO控制PWM输出引脚
功能 |
EVK板位置 |
先楫步进驱动板位置 |
|---|---|---|
PWM0.P2 |
J7[11] |
PWM_A1(J8[9]) |
PWM0.P3 |
J7[12] |
PWM_A2(J8[10]) |
PWM0.P4 |
J7[9] |
PWM_B1(J8[11]) |
PWM0.P5 |
J7[10] |
PWM_B2(J8[12]) |
SEI引脚
功能 |
位置 |
|---|---|
SEI1.CLKI_N |
J7[31] |
SEI1.CLKI_P |
J7[29] |
SEI1.CLKO_P |
J7[27] |
SEI1.CLKO_N |
J7[25] |
SEI1.DATA_P |
J7[23] |
SEI1.DATA_N |
J7[21] |
SEI CLK选择
功能 |
位置 |
说明 |
|---|---|---|
SEI1.CLK选择 |
J5 |
Master侧,选择CLKO;Slave侧,选择CLKI |
QEIV2 Sin/Cos引脚
功能 |
位置 |
备注 |
|---|---|---|
ADC0.INA4 |
J7[15] |
ADC_IW (Cos) |
ADC1.INA5 |
J7[13] |
ADC_IU (Sin) |
电机引脚
参考 DRV-LV50A-MP1907电机驱动板 进行连接
SPI模拟I2S CS引脚
功能 |
位置 |
备注 |
|---|---|---|
PA11 |
P1[16] |
控制SPI从机CS的引脚 |
CLOCK REF引脚
功能 |
位置 |
|---|---|
PA30 |
P1[15] |
ESP-HOSTED 引脚接口
功能 |
位置 |
备注 |
|---|---|---|
PB06 |
P1[3] |
RESET引脚 |
PB12 |
P1[37] |
HANDSHAKE引脚 |
PB13 |
P1[35] |
DATA_READY引脚 |
BROWNOUT中断指示引脚
功能 |
位置 |
|---|---|
PB11 |
P1[40] |
1.5. 开发板已知问题

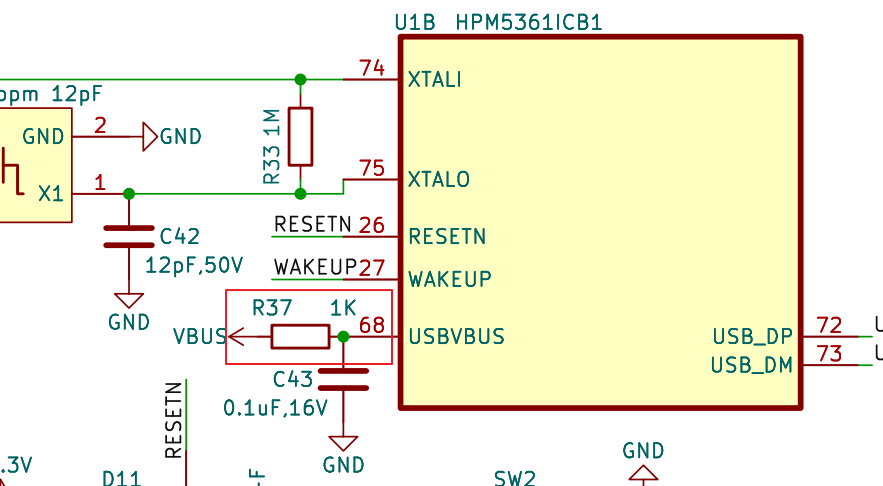

USB VBUS引脚串接电阻问题
影响
该问题会影响到USB作为Device时,Host可能无法对其进行枚举。
解决办法
将USB VBUS 串接的 1Kohm 的电阻 R37 更换成 10ohm 电阻。
修正情况
HPM5300EVKRevD 已修正,HPM5300EVKRevC 及之前的版本有这个问题。
