5. HPM6300EVK开发板
5.1. 概述

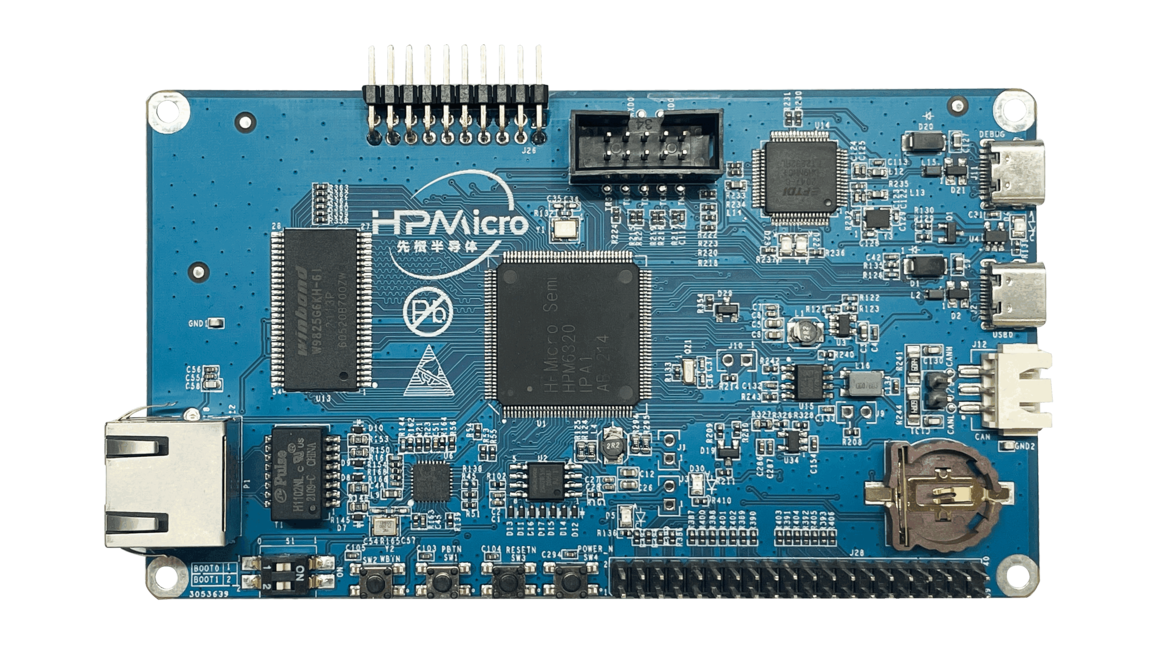

HPM6300EVK提供了HPM6300微控制器大部分外设的接口，包括1个SD卡槽，1个USB Type-C接口，一个百兆网口，CAN FD接口等，并扩展了NOR Flash，SDRAM等外接存储器，并集成了板载调试器。
5.2. 板上硬件资源
HPM6360IPA微控制器
板载存储 - 128Mbit（16MB）QSPI NOR Flash - 16位，256MBit SDRAM
USB - 1个USB Type-C接口
以太网 - 1个百兆网口
其他 - TF 卡槽 - 1个CAN FD接口 - 板载FT2232调试器
扩展口 - 电机控制接口 - Raspberry PI IO扩展接口
Note
开发板sdram的地址引脚和电机接口J26的15-20pin存在复用，所以电机接口和sdram不能同时使用。
5.3. 拨码开关 S1
Bit 1，2控制启动模式
Bit[2:1] |
功能描述 |
|---|---|
OFF, OFF |
Quad SPI NOR flash 启动 |
OFF, ON |
串行启动 |
ON, OFF |
在系统编程 |
5.5. 插件
ADC/DAC参考电压连接
连接
描述
J108[2, 3]
参考电压
5.6. 引脚描述
SPI引脚：
功能
位置
SPI3.CSN
J28[24]
SPI3.SCLK
J28[23]
SPI3.MISO
J28[21]
SPI3.MOSI
J28[19]
I2C引脚：
功能
位置
I2C0.SCL
J28[13]
I2C0.SDA
J28[15]
ACMP引脚
功能
位置
CMP.INN5
J26[7]
CMP.COMP_1
J26[8]
GPTMR引脚
功能
位置
备注
GPTMR2.CAPT_0
J28[40]
GPTMR2.COMP_0
J28[35]
SPI模拟I2S的MCLK
GPTMR2.COMP_1
J28[12]
SPI模拟I2S的LRCK
GPTMR2.COMP_2
J28[16]
SPI模拟I2S的BLCK
ADC16引脚
功能
位置
ADC16参考电压
J108[2]
ADC0.INA6
J28[38]
DAC引脚
功能
位置
DAC0.OUT
J26[11]
PWM引脚
功能
位置
PWM2.P0
J26[14]
PWM2.P1
J26[13]
以太网PPS引脚
功能
引脚
位置
ENET0.EVTO0
PC21
J28[19]
ENET0.EVTO1
PC20
J28[23]
ENET0.EVTI0
PC27
J28[22]
ENET0.EVTI1
PC26
J28[18]
UART引脚
UART2用于一些使用UART的功能测试，例如uart_software_rx_idle，uart_rx_timeout，uart_software_lin，MICROROS_UART，USB_CDC_ACM_UART, MODBUS_RTU等。
功能
位置
备注
UART2.TXD
J28[18]
UART2.RXD
J28[22]
UART2.break
J28[24]
产生uart break信号
TRGMUX引脚用于uart_software_rx_idle工程
功能
位置
TRGM1_P4(PA24)
J28[16]
电机引脚
参考 DRV-LV50A-MP1907电机驱动板 进行连接
Tamper 接口
功能
引脚
位置
模式
TAMP.06
PZ06
J28[8]
主动模式
TAMP.07
PZ07
J28[10]
主动模式
SPI模拟I2S CS引脚
功能
位置
备注
PA07
J28[11]
控制SPI从机CS的引脚
ESP-HOSTED 引脚接口
功能 |
位置 |
备注 |
|---|---|---|
PA07 |
J28[11] |
RESET引脚 |
PC13 |
J28[13] |
HANDSHAKE引脚 |
PC14 |
J28[15] |
DATA_READY引脚 |
BROWNOUT中断指示引脚
功能 |
位置 |
|---|---|
PA07 |
J28[11] |
5.7. 开发板已知问题

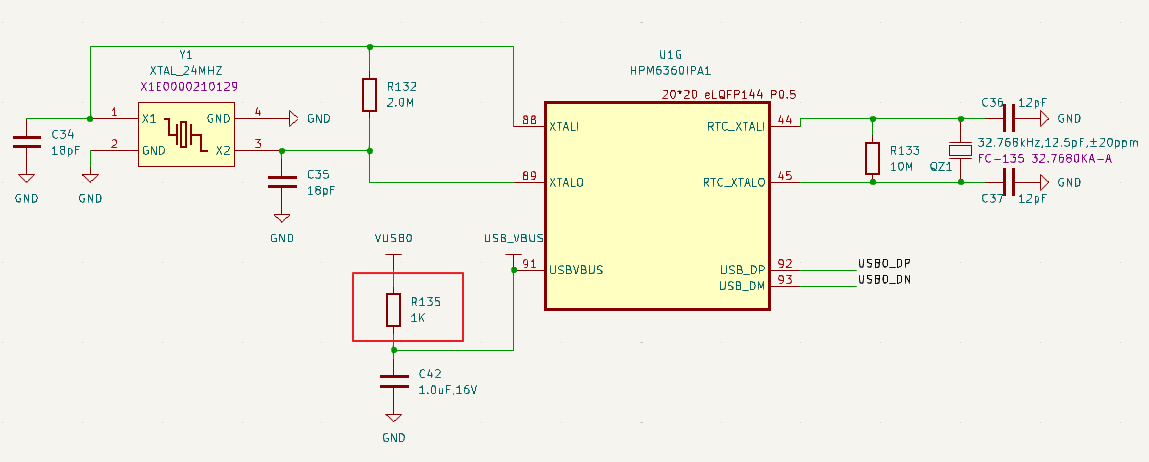

USB VBUS引脚串接电阻问题
影响
该问题会影响到USB作为Device时，Host可能无法对其进行枚举。
解决办法
将USB VBUS 串接的 1Kohm 的电阻 R135 更换成 10ohm 电阻。
修正情况
HPM6300EVKRevD 已修正，HPM6360-EVK-A3 及之前的版本有这个问题。

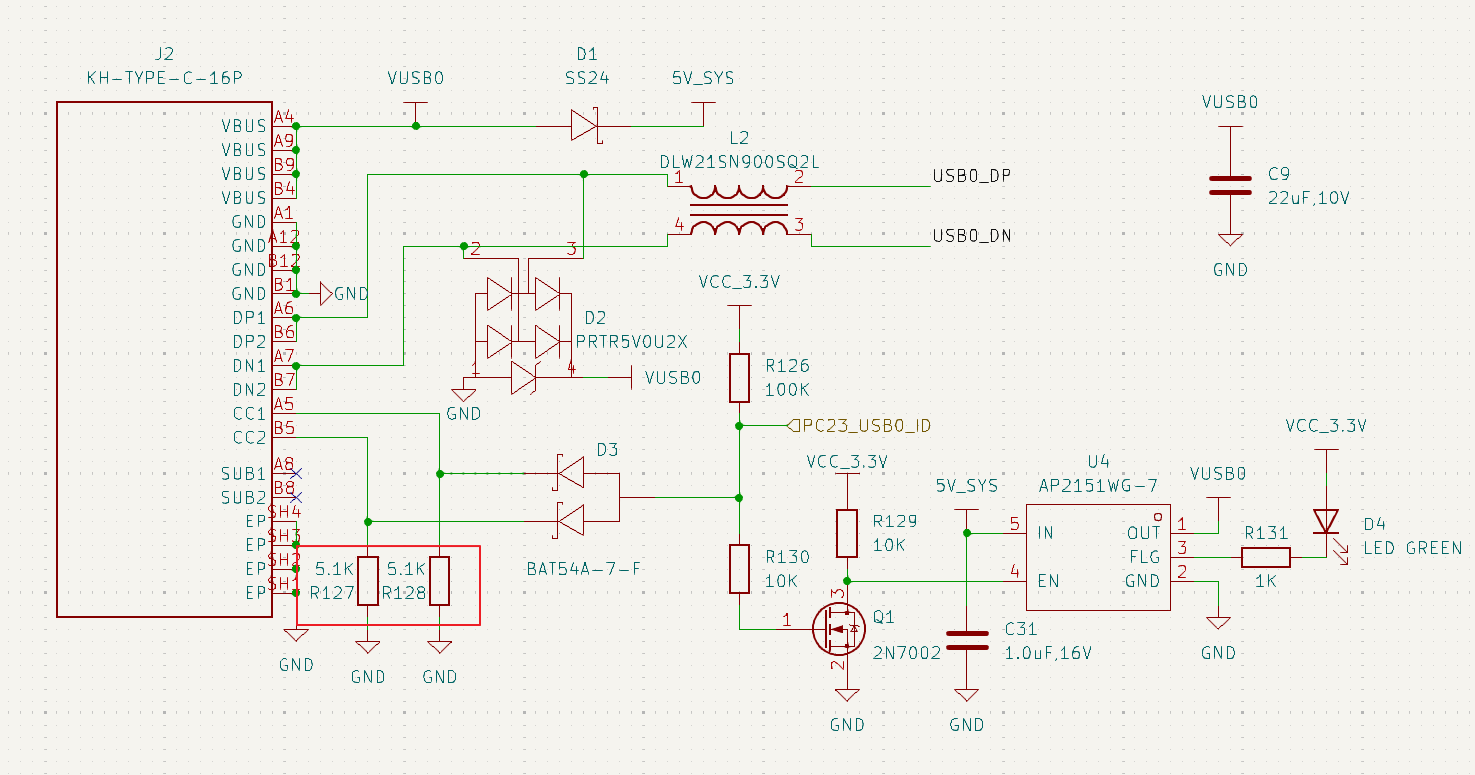

USB ID引脚下拉电阻问题
影响
USB OTG时，该问题可能会影响到USB接入Device设备或接入Host主机的角色识别。
解决办法
将USB接口的CC端口下拉电阻 R127、R128 拿掉。
修正情况
HPM6300EVKRevD 已修正，HPM6360-EVK-A3 及之前的版本有这个问题。
