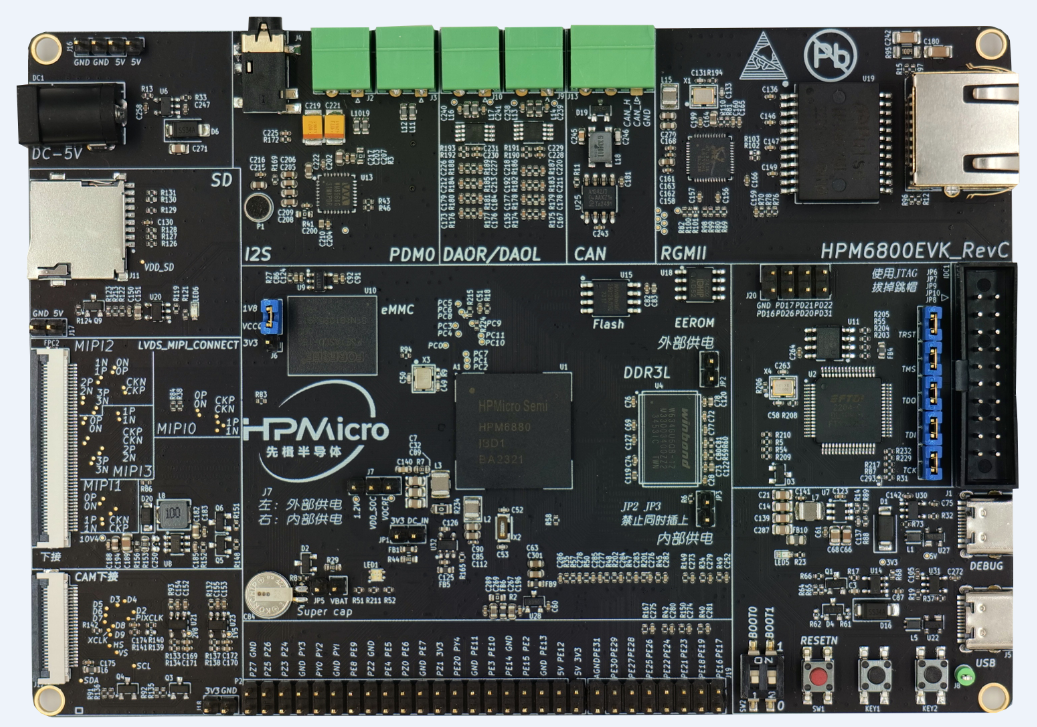

8. HPM6800EVK开发板
8.1. 概述
HPM6800是一款主频达600MHz的单核微控制器。该芯片拥有最大1M字节的连续片上RAM，并集成了丰富的存储接口，如SDRAM，Quad SPI NOR flash， SD/eMMC卡。同时它也提供多种音视频接口包括LCD显示，像素DMA，摄像头以及I2S音频接口。
8.2. 板上硬件资源
HPM6800 微控制器 (主频600Mhz, 1M片上SRAM)
板载存储 - 512MB SDRAM (DDR3L 16bits) - 16MB Quad SPI NOR Flash - 16GB eMMC
显示/摄像头 - LCD接口 - MIPI-DSI - MIPI-CSI - 摄像头(DVP)接口
以太网 - 1000 Mbits PHY
USB - USB type C (USB 2.0 OTG) connector x1
音频 - Line in - Mic - Speaker - DAO
其他 - TF卡槽 - RGB LED - CAN
8.3. 拨码开关 SW2
Bit 1，2控制启动模式
Bit[2:1] |
功能描述 |
|---|---|
OFF, OFF |
Quad SPI NOR flash 启动 |
OFF, ON |
eMMC启动 |
ON, OFF |
在系统编程 |
8.5. 插件
ADC/DAC参考电压连接
连接
描述
J18
参考电压
eMMC电压选择
连接
描述
J6
eMMC电压3.3V和1.8V选择
Note
在测eMMC示例时需要将跳帽短接VCCQ 和1.8V
8.6. 引脚描述
UART0串口引脚：
UART0用于调试控制台串口。
功能
引脚
位置
UART0.TX
PA00
DEBUGUART0
UART0.RX
PA01
DEBUGUART0
UART3串口引脚：
UART3用于一些使用UART的功能测试，例如MICROROS_UART，USB_CDC_ACM_UART, MODBUS_RTU等。
功能
引脚
位置
备注
UART3.TX
PE15
P2[8]
UART3.RX
PE14
P2[10]
UART3.break
PE04
P2[24]
产生uart break信号
PUART串口引脚：
PUART用于低功耗测试，例如唤醒等。
功能
引脚
位置
PUART.TX
PY00
P2[32]
PUART.RX
PY01
P2[29]
SPI引脚：
功能
引脚
位置
SPI3.CSN
PE04
P2[24]
SPI3.SCLK
PE05
P2[23]
SPI3.MISO
PE06
P2[21]
SPI3.MOSI
PE07
P2[19]
I2C引脚：
功能
引脚
位置
I2C1.SCL
PE13
P2[5]
I2C1.SDA
PE12
P2[3]
ADC16引脚
功能
引脚
位置
ADC0.INA8
PE16
J19[15]
GPTMR 引脚
功能
引脚
位置
备注
GPTMR2.CAPT_0
PE22
J19[9]
GPTMR2.COMP_0
PE23
J19[12]
SPI模拟I2S的MCLK
GPTMR2.COMP_1
PE24
J19[10]
SPI模拟I2S的LRCK
GPTMR2.COMP_2
PE26
J19[8]
SPI模拟I2S的BLCK
耳机接口
功能
位置
标准
3.5mm耳机接口
J4
OMTP
音频输入接口
功能
位置
麦克风
P1
DAO接口
功能
位置
喇叭接口(左)
J9
喇叭接口(右)
J10
以太网PPS信号引脚
功能
引脚
位置
ENET0.EVTO0
PD31
J20[7]
ENET0.EVTO1
PE10
P2[11]
ENET0.EVTI0
PE17
J19[16]
ENET0.EVTI1
PE19
J19[14]
CAN 通信接口
功能
引脚
位置
输出
MCAN3.TXD
PD15
U25[1]
CAN.H J13[3]
MCAN3.RXD
PD14
U25[4]
CAN.L J13[2]
MCAN3.STBY
PD13
U25[8]
Tamper 接口
功能
引脚
位置
模式
TAMP.04
PZ04
P2[35]
主动模式
TAMP.05
PZ05
P2[38]
主动模式
TAMP.06
PZ06
P2[37]
被动模式
SPI模拟I2S CS引脚
功能
位置
备注
PE27
J19[5]
控制SPI从机CS的引脚
CLOCK REF引脚
功能 |
位置 |
|---|---|
PD31 |
J20[7] |
ESP-HOSTED 引脚接口
功能 |
位置 |
备注 |
|---|---|---|
PE11 |
P2[13] |
RESET引脚 |
PE12 |
P2[3] |
HANDSHAKE引脚 |
PE13 |
P2[5] |
DATA_READY引脚 |
BROWNOUT中断指示引脚
功能 |
位置 |
|---|---|
PE27 |
J19[5] |
8.7. 开发板已知问题

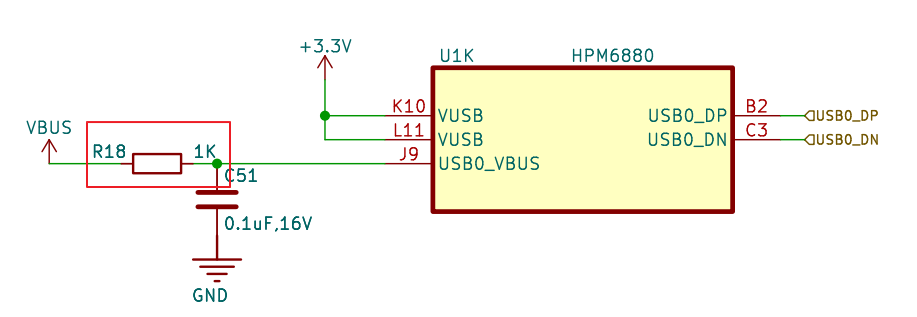

USB VBUS引脚串接电阻问题
影响
该问题会影响到USB作为Device时，Host可能无法对其进行枚举。
解决办法
将USB VBUS 串接的 1Kohm 的电阻 R18 更换成 10ohm 电阻。
修正情况
暂未修正，HPM6800EVKRevD 及之前的版本有这个问题。

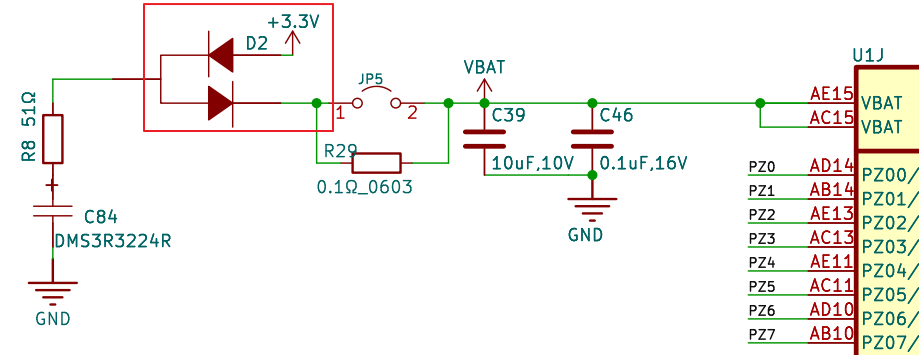

VBAT二极管问题
影响
VBAT引脚电压上升很慢，且只能达到2.6V左右，电池管理域的相关功能可能无法正常使用。
解决办法
更换D2二极管，选用肖特基二极管，例如BAT54SWF。
修正情况
暂未修正，HPM6800EVKRevD 及之前的版本有这个问题。
