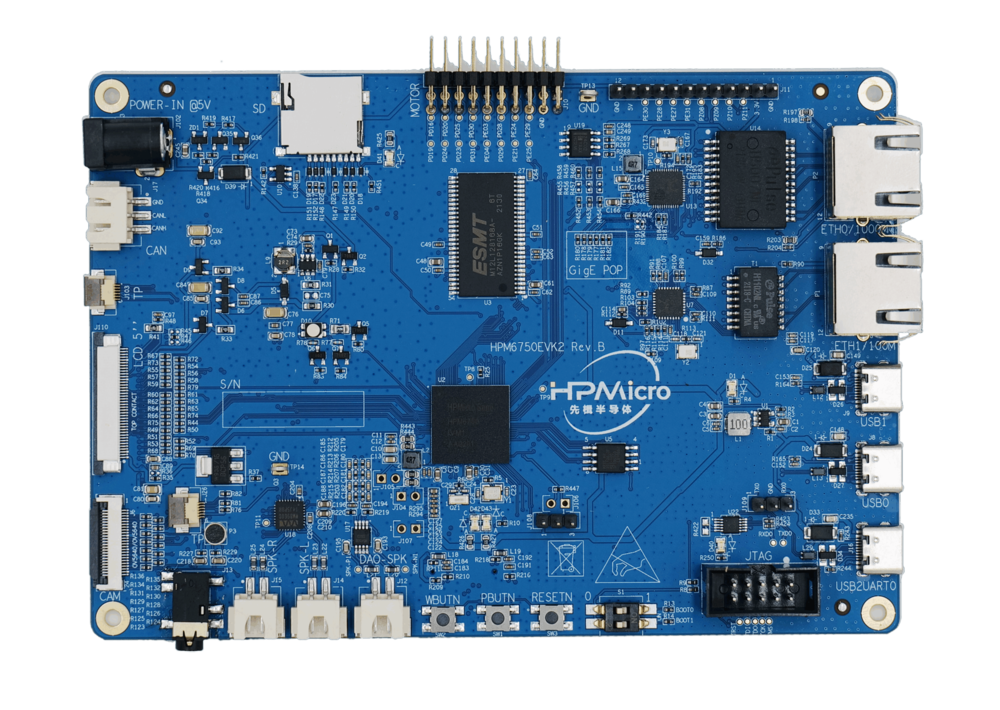

6. HPM6750EVK2开发板
6.1. 概述
HPM6750是一款主频达816MHz的双核微控制器。该芯片拥有最大2M字节的连续片上RAM，并集成了丰富的存储接口，如SDRAM，Quad SPI NOR flash， SD/eMMC卡。同时它也提供多种音视频接口包括LCD显示，像素DMA，摄像头以及I2S音频接口。
6.2. 板上硬件资源
HPM6750IVM 微控制器 (主频816Mhz, 2MB片上内存)
板载存储 - 256Mb SDRAM - 128Mb Quad SPI NOR Flash
显示/摄像头 - LCD接口 - 摄像头(DVP)接口
以太网 - 1000 Mbits PHY - 100 Mbits PHY
USB - USB type C (USB 2.0 OTG) connector x3
音频 - Line in - Mic - Speaker - DAO
其他 - TF卡槽 - RGB LED - CAN
扩展口 - 电机控制
6.3. 拨码开关 S1
Bit 1，2控制启动模式
Bit[2:1] |
功能描述 |
|---|---|
OFF, OFF |
Quad SPI NOR flash 启动 |
OFF, ON |
串行启动 |
ON, OFF |
在系统编程 |
6.5. 插件
ADC/DAC参考电压连接
连接 |
描述 |
|---|---|
J108[2, 3] |
参考电压 |
6.6. 功能选择电阻
GigE POP R177-R182
状态 |
描述 |
|---|---|
焊接 |
网络 |
断开 |
电机 |
6.7. 引脚描述
UART0串口引脚
UART0的引脚引出至三个位置
功能 |
引脚 |
位置1 |
位置2 |
位置3 |
|---|---|---|---|---|
UART0.TX |
PY06 |
J109[1] |
JTAG P4[7] |
USB2UART0 |
UART0.RX |
PY07 |
J109[3] |
JTAG P4[9] |
USB2UART0 |
Note
使用UART0时，请确保只有一处连接，避免多处连接造成功能不正常。例如，JTAG口连接了UART0，从USB2UART0接口发送数据给UART0就会异常。
UART13串口引脚：
UART13用于CORE1调试串口或一些使用UART的功能测试，例如uart_software_rx_idle，uart_rx_timeout，uart_software_lin，MICROROS_UART，USB_CDC_ACM_UART, MODBUS_RTU等。
功能 |
引脚 |
位置 |
备注 |
|---|---|---|---|
UART13.TXD |
PZ09 |
J11[5] |
|
UART13.RXD |
PZ08 |
J11[6] |
|
UART13.break |
PE31 |
J11[7] |
产生uart break信号 |
TRGMUX引脚用于uart_software_rx_idle工程
功能 |
位置 |
|---|---|
TRGM2_P9(PD19) |
J10[20] |
SPI引脚：
功能 |
引脚 |
位置 |
|---|---|---|
SPI2.CSN |
PE31 |
J11[7] |
SPI2.SCLK |
PE27 |
J11[8] |
SPI2.MISO |
PE28 |
J11[9] |
SPI2.MOSI |
PE30 |
J11[10] |
I2C引脚：
功能 |
引脚 |
位置 |
|---|---|---|
I2C0.SCL |
PZ11 |
J11[3] |
I2C0.SDA |
PZ10 |
J11[4] |
PWM引脚:
功能 |
引脚 |
位置 |
|---|---|---|
PWM2.P[0] |
PD31 |
J10[14] |
PWM2.P[1] |
PD30 |
J10[13] |
ACMP引脚
功能 |
引脚 |
位置 |
|---|---|---|
CMP.INN6 |
PE21 |
J10[8] |
CMP.COMP_1 |
PE25 |
J10[6] |
GPTMR引脚
功能 |
引脚 |
位置 |
备注 |
|---|---|---|---|
GPTMR4.CAPT_1 |
PE25 |
J10[6] |
|
GPTMR3.COMP_1 |
PE24 |
J12[8] |
SPI模拟I2S的MCLK |
GPTMR5.COMP_2 |
PD24 |
J10[18] |
SPI模拟I2S的LRCK |
GPTMR5.COMP_3 |
PD23 |
J10[16] |
SPI模拟I2S的BLCK |
ADC12引脚
功能 |
引脚 |
位置 |
|---|---|---|
ADC12参考电压 |
VREFH |
J108[2] |
ADC0.VINP11 |
PE25 |
J10[6] |
ADC16引脚
功能 |
引脚 |
位置 |
|---|---|---|
ADC16参考电压 |
VREFH |
J108[2] |
ADC3.INA2 |
PE29 |
J10[5] |
耳机接口
功能 |
位置 |
标准 |
|---|---|---|
3.5mm耳机接口 |
J13 |
OMTP |
音频输入接口
功能 |
位置 |
|---|---|
麦克风 |
P3 |
DAO接口
功能 |
位置 |
|---|---|
喇叭接口 |
J12 |
以太网PPS信号引脚
功能 |
引脚 |
位置 |
|---|---|---|
ENET0.EVTO0 |
PF05 |
U11[3] |
ENET0.EVTI1 |
PE25 |
J10[6] |
电机引脚
需要根据功能选择电阻章节，选择GigE POP为电机
如果使用高频注入的demo，需要去掉PWM接地电阻R436-R441
参考 DRV-LV50A-MP1907电机驱动板 进行连接
Tamper 接口
功能 |
引脚 |
位置 |
模式 |
|---|---|---|---|
TAMP.08 |
PZ08 |
J11[6] |
主动模式 |
TAMP.09 |
PZ09 |
J11[5] |
主动模式 |
TAMP.10 |
PZ10 |
J11[4] |
被动模式 |
SPI模拟I2S CS引脚
功能 |
位置 |
备注 |
|---|---|---|
PD25 |
J10[16] |
控制SPI从机CS的引脚 |
CLOCK REF引脚
功能 |
位置 |
|---|---|
PE24 |
J10[7] |
ESP-HOSTED 引脚接口
功能 |
位置 |
备注 |
|---|---|---|
PZ11 |
J11[3] |
RESET引脚 |
PZ10 |
J11[4] |
HANDSHAKE引脚 |
PZ09 |
J11[5] |
DATA_READY引脚 |
BROWNOUT中断指示引脚
功能 |
位置 |
|---|---|
PE30 |
J11[10] |
6.8. 开发板已知问题

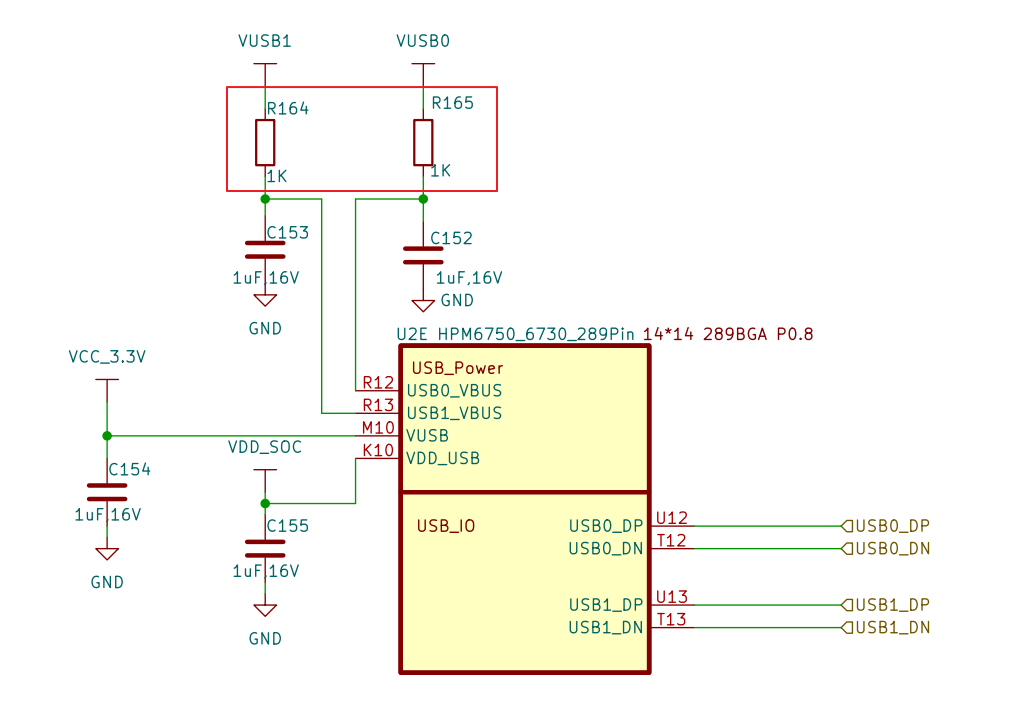

USB VBUS引脚串接电阻问题
影响
该问题会影响到USB作为Device时，Host可能无法对其进行枚举。
解决办法
将USB VBUS 串接的 1Kohm 的电阻 R164 和 R165 更换成 10ohm 电阻。
修正情况
HPM6750EVK2RevD 已修正，HPM6750EVK2RevC 及之前的版本有这个问题。

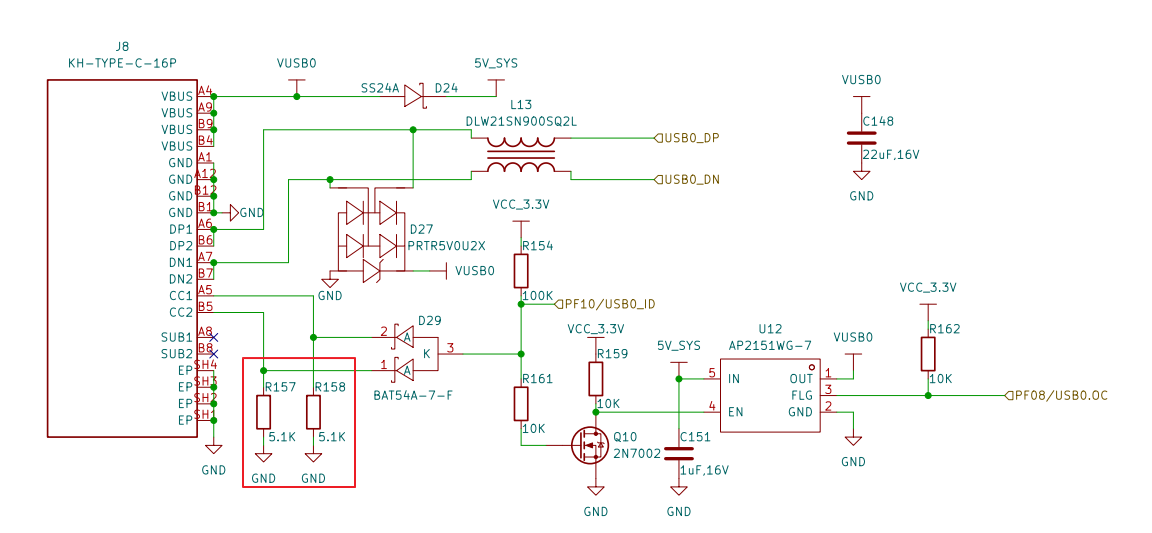

USB ID引脚下拉电阻问题
影响
USB OTG时，该问题可能会影响到USB接入Device设备或接入Host主机的角色识别。
解决办法
将USB接口的CC端口下拉电阻 R155、R156、R157、R158 拿掉。
修正情况
HPM6750EVK2RevD 已修正，HPM6750EVK2RevC 及之前的版本有这个问题。
