11.2. DRV-LV50A-MP1907电机驱动板

  • 使用跳线端子连接J12、J7、J6到HW、HV、HW

  • 使用跳线端子连接J10的VCC到3V3

  • 将电机的U、V、W三相和J4端子按照正确的线序相连

  • 将电机的信号线插入J14插座

  • 将24V电源接入J3端子

Note

  1. 请注意电源正负极方向

  2. 插接电路板时不要带电操作

  3. 单独给电机驱动板上电，观察电流是否异常。如果异常请检查线路连接

  4. 进行下一步前，请确保已经给电机驱动板断电

11.2.1. 开发板和电机驱动板的连接

  • HPM6750EVK:

    • 核心板的J8和电机驱动板的J12相连。注意对照丝印，不要插反

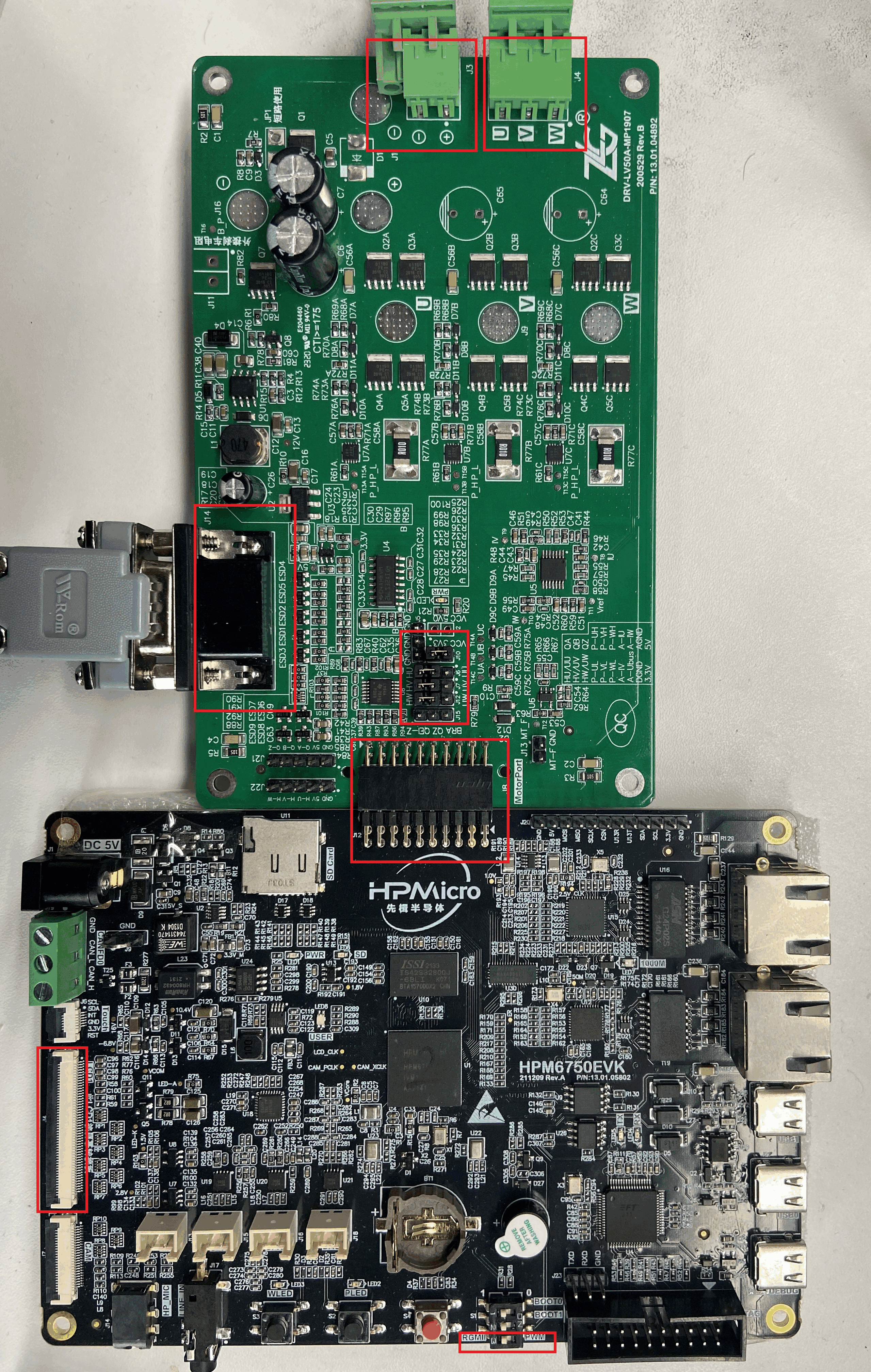

    • 下图是连接完成后的整体效果图，红色方框标出了可能需要操作的器件的位置：

    image-1
