10. 扩展电路板

10.1. DRV-LV50A-MP1907电机驱动板

  • 使用跳线端子连接J12、J7、J6到HW、HV、HW

  • 使用跳线端子连接J10的VCC到3V3

  • 将电机的U、V、W三相和J4端子按照正确的线序相连

  • 将电机的信号线插入J14插座

  • 将24V电源接入J3端子

  • NOTE:

    1. 请注意电源正负极方向

    2. 插接电路板时不要带电操作

    3. 单独给电机驱动板上电，观察电流是否异常。如果异常请检查线路连接

    4. 进行下一步前，请确保已经给电机驱动板断电

  • 核心板和电机驱动板的连接

    • HPM6750EVK核心板和DRV-LV50A-MP1907电机驱动板

      • 核心板的J8和电机驱动板的J12相连。注意对照丝印，不要插反

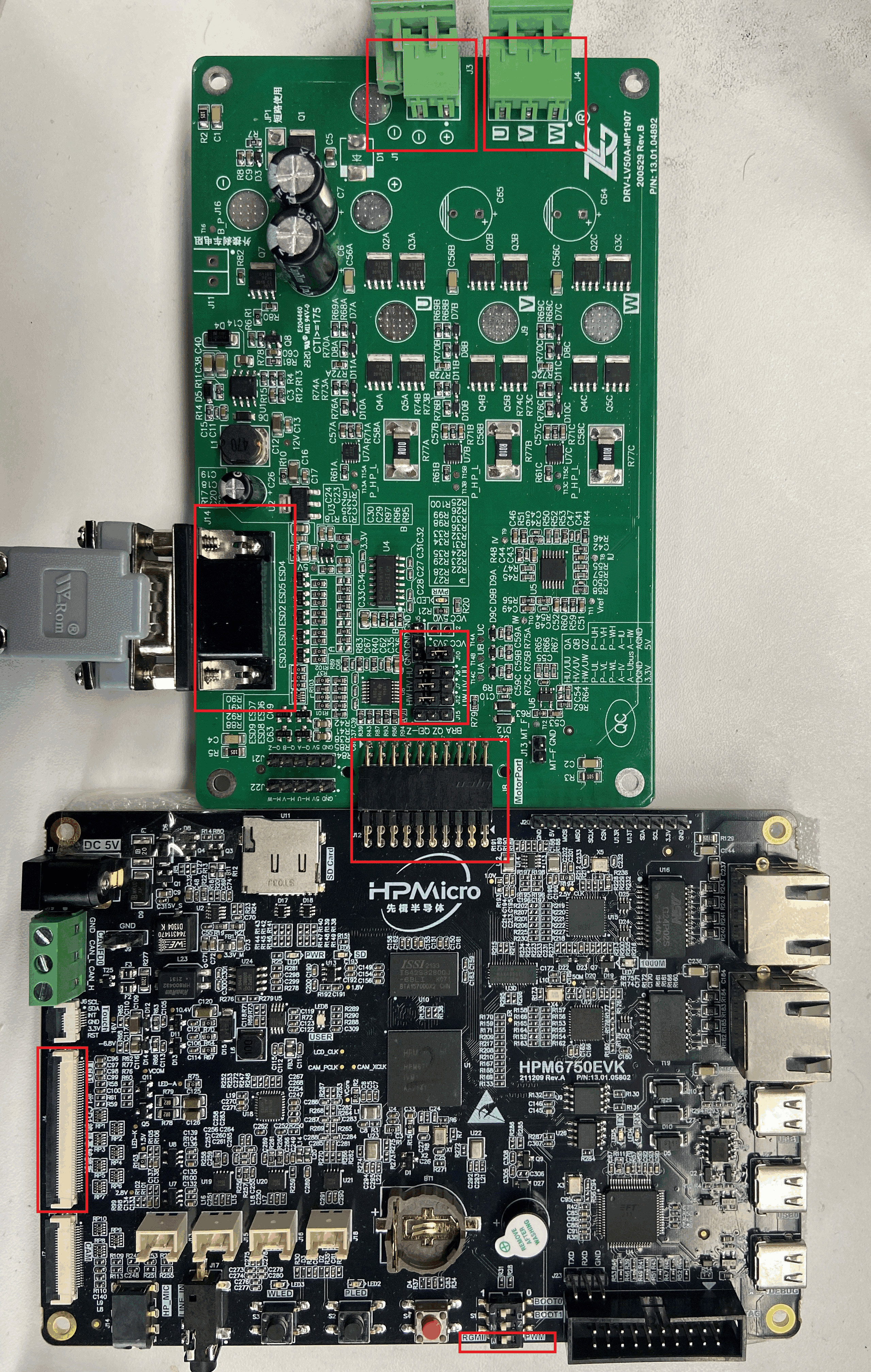

      • 下图是连接完成后的整体效果图，红色方框标出了可能需要操作的器件的位置：

      image-1

10.2. HPM6750EVKMINI-TO-Motor电机扩展板

  • 需要配合DRV-LV50A-MP1907电机驱动板使用

  • j2和j3插件相连

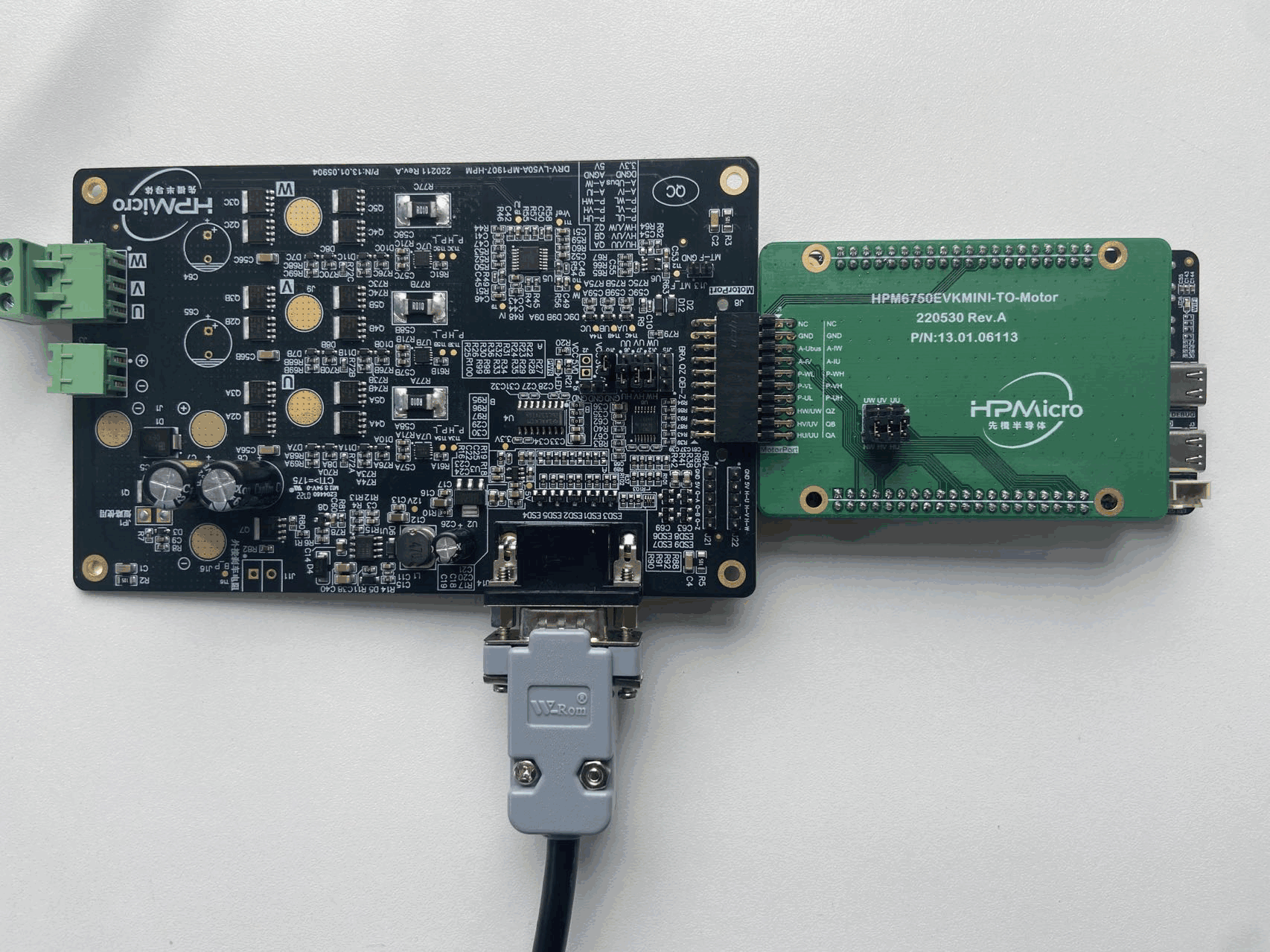

  • HPM6750EVKMINI-TO-Motor电机扩展板、HPM6750EVKMINI核心板和DRV-LV50A-MP1907电机驱动板连接如下图所示：

image-2

10.3. LCD-800480W070TC 显示屏

  • 七寸显示屏480*800分辨率

  • 支持触摸操作，GT911五点触摸控制器
