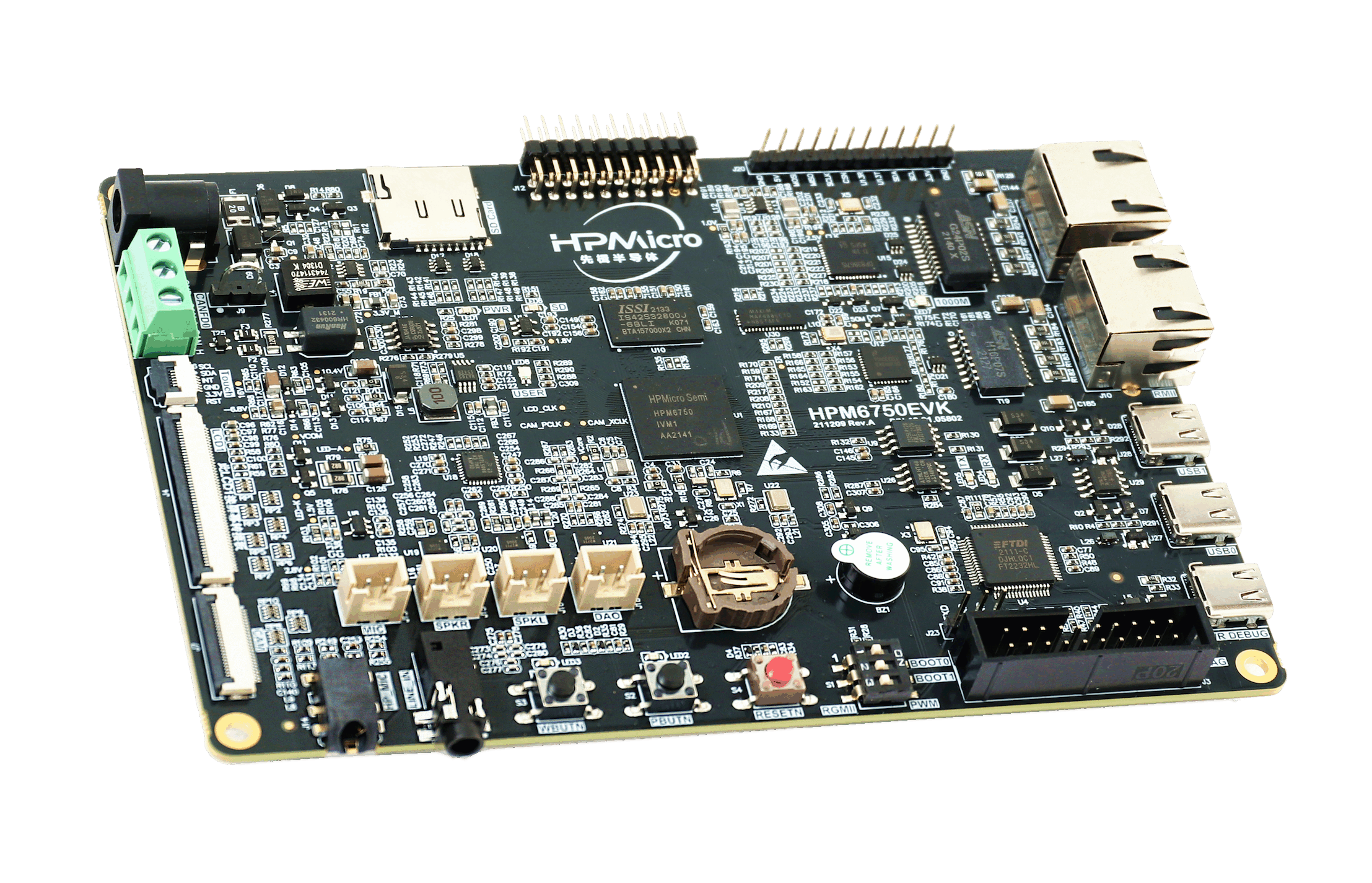

1. HPM6750EVK开发板
1.1. 概述
HPM6750是一款主频达816Mhz的双核微控制器。该芯片拥有最大2M字节的连续片上RAM，并集成了丰富的存储接口，如SDRAM，Quad SPI NOR flash， SD/eMMC卡。同时它也提供多种音视频接口包括LCD显示，像素DMA，摄像头以及I2S音频接口。
1.2. 板上硬件资源
HPM6750IVM 微控制器 (主频816Mhz, 2MB片上内存)
板载存储
256Mb SDRAM
128Mb Quad SPI NOR Flash
显示/摄像头
LCD接口
摄像头(DVP)接口
以太网
1000 Mbits PHY
100 Mbits PHY
USB
USB type C (USB 2.0 OTG) connector x3
音频
Line in
Mic
Speaker
DAO
其他
TF卡槽
FT2232
蜂鸣器
RGB LED
CAN
扩展口
电机控制
1.3. 拨码开关 S1
Bit 2，3控制启动模式
Bit[2:3] |
功能描述 |
|---|---|
OFF, OFF |
Quad SPI NOR flash 启动 |
OFF, ON |
串行启动 |
ON, OFF |
在系统编程 |
Bit 1用于选择PWM或是千兆网口
Bit[1] |
功能描述 |
|---|---|
OFF |
千兆网口 |
ON |
PWM |
1.4. 按键
名称 |
功能 |
|---|---|
PBUTN (S2) |
电源按键, TinyUF2 Boot按键, GPIO 按键 |
WBUTN (S3) |
WAKE UP 按键 |
RESETN (S4) |
Reset 按键 |
1.5. 引脚描述
PWM引脚
Function
Position
PWM2.P0
J12[14]
PWM2.P1
J12[13]
SPI引脚：
功能 |
位置 |
|---|---|
SPI2.CSN |
J20[7] |
SPI2.SCLK |
J20[8] |
SPI2.MISO |
J20[9] |
SPI2.MOSI |
J20[10] |
I2C引脚：
功能 |
位置 |
|---|---|
I2C0.SCL |
J20[3] |
I2C0.SDA |
J20[4] |
ACMP引脚
| 功能 | 位置 | | ———- | —— | —— | | CMP.INN6 | J12[8] | | CMP.COMP_1 | J12[6] |
GPTMR引脚
功能 |
位置 |
备注 |
|---|---|---|
GPTMR4.CAPT_1 |
J12[6] |
|
GPTMR3.COMP_1 |
J12[8] |
SPI模拟I2S的MCLK |
GPTMR5.COMP_2 |
J12[18] |
SPI模拟I2S的LRCK |
GPTMR5.COMP_3 |
J12[16] |
SPI模拟I2S的BLCK |
ADC12引脚
功能 |
位置 |
|---|---|
ADC12参考电压设置 |
无 |
ADC0.VINP11 |
J12[6] |
ADC16引脚
功能 |
位置 |
|---|---|
ADC16参考电压设置 |
无 |
ADC3.INA2 |
J12[5] |
耳机接口
功能 |
位置 |
标准 |
|---|---|---|
3.5mm耳机接口 |
J14 |
CTIA |
音频输入接口
功能 |
位置 |
|---|---|
3.5mm音频线输入 |
J17 |
DAO接口
功能 |
位置 |
|---|---|
喇叭接口 |
J18 |
以太网PPS信号引脚
功能 |
位置 |
|---|---|
ENET0.EVTO0 |
U29[2] |
UART13引脚 UART13用于Core1调试串口或一些使用UART的功能测试，例如uart_software_rx_idle，uart_rx_timeout，uart_software_lin，MICROROS_UART，USB_CDC_ACM_UART, MODBUS_RTU等。
功能 |
位置 |
备注 |
|---|---|---|
UART13.TXD |
J20[5] |
|
UART13.RXD |
J20[6] |
|
UART13.break |
J20[7] |
产生uart break信号 |
TRGMUX引脚用于uart_software_rx_idle工程
功能 |
位置 |
|---|---|
TRGM2_P9(PD19) |
J12[20] |
电机引脚
参考 DRV-LV50A-MP1907 电机驱动板章节 进行连接
Tamper 接口
功能 |
引脚 |
位置 |
模式 |
|---|---|---|---|
TAMP.08 |
PZ08 |
J20[6] |
主动模式 |
TAMP.09 |
PZ09 |
J20[5] |
主动模式 |
TAMP.10 |
PZ10 |
J20[4] |
被动模式 |
SPI模拟I2S CS引脚
功能 |
位置 |
备注 |
|---|---|---|
PD25 |
J12[16] |
控制SPI从机CS的引脚 |
