5. HPM6200EVK开发板
5.1. 概述

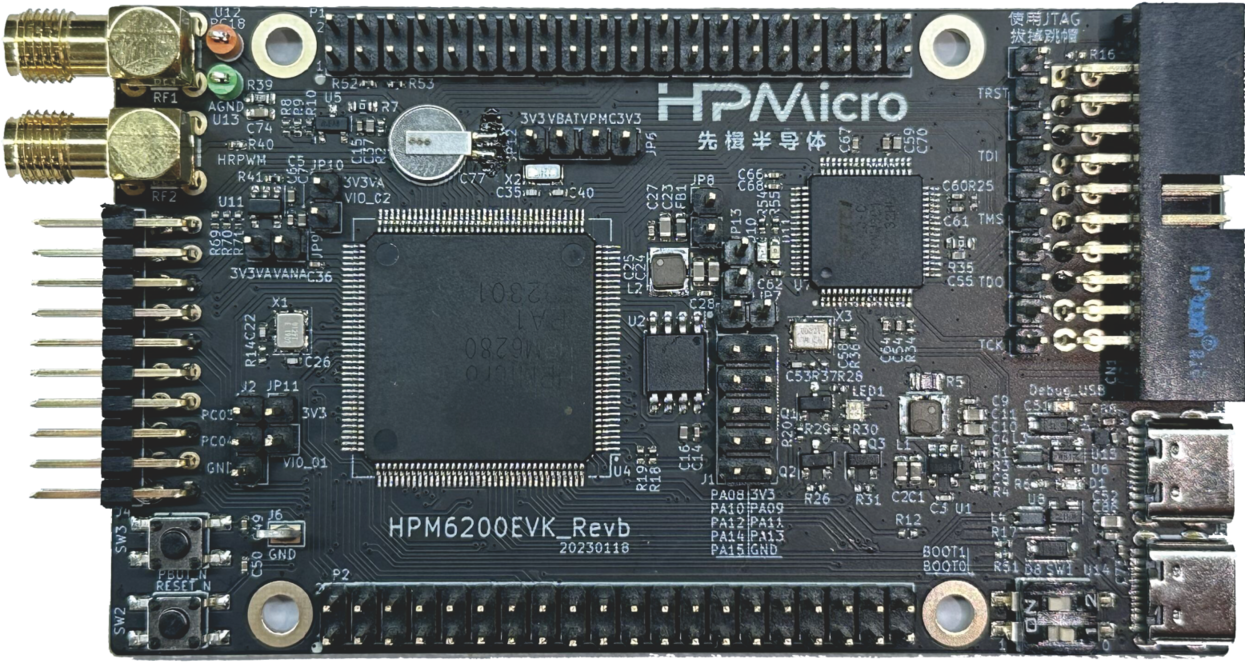

HPM6200EVK提供了一系列HPM6200系列微控制器特色外设的接口，包括一个ADC输入SMA接口，一个高分辨率PWM输出的SMA接口，和一个先楫标准的电机控制接口。HPM6200EVK同时集成了2个2x20 pin IO扩展接口，连接了HPM6200 MCU的大部分IO，供用户自由评估。HPM6200EVK为MCU外扩了NOR Flash存储，并集成了板载调试器。
5.2. 拨码开关 SW1
Bit 1，2控制启动模式
Bit[2:1] |
功能描述 |
|---|---|
OFF, OFF |
Quad SPI NOR flash 启动 |
OFF, ON |
串行启动 |
ON, OFF |
在系统编程 |
5.3. 按键
名称 |
功能 |
|---|---|
PBUTN (SW3) |
电源按键, TinyUF2 Boot按键, GPIO 按键 |
RESET (SW2) |
Reset 按键 |
5.4. 引脚描述
UART引脚
UART2用于CORE1调试串口或一些使用UART的功能测试，例如USB_CDC_ACM_UART, MODBUS_RTU等。
功能 |
位置 |
备注 |
|---|---|---|
UART2.TXD |
P1[8] |
|
UART2.RXD |
P1[10] |
|
UART2.break |
P2[29] |
产生uart break信号 |
LIN引脚
功能 |
位置 |
|---|---|
LIN0.TX |
J1[3] |
LIN0.RX |
J1[6] |
SDM引脚
功能 |
位置 |
|---|---|
SDM0.CLK_3 |
P2[27] |
SDM0.DAT_3 |
P2[28] |
SPI引脚：
功能 |
位置 |
|---|---|
SPI1.CSN |
P2[29] |
SPI1.SCLK |
P2[32] |
SPI1.MISO |
P2[31] |
SPI1.MOSI |
P2[33] |
I2C引脚：
功能 |
位置 |
|---|---|
I2C0.SCL |
P2[7] |
I2C0.SDA |
P2[10] |
ACMP引脚
功能 |
位置 |
|---|---|
ACMP.CMP1.INN5 |
J4[6] |
ACMP.COMP_1 |
J4[8] |
GPTMR引脚
功能 |
位置 |
备注 |
|---|---|---|
GPTMR1.CAPT_0 |
P2[3] |
|
GPTMR1.COMP_0 |
P2[23] |
SPI模拟I2S的MCLK |
GPTMR1.COMP_1 |
P2[24] |
SPI模拟I2S的LRCK |
GPTMR1.COMP_2 |
P2[5] |
SPI模拟I2S的BLCK |
ADC16引脚
功能 |
位置 |
|---|---|
ADC0.INA8 |
P2[11] |
DAC引脚
功能 |
位置 |
|---|---|
DAC0.OUT |
J2[1] |
DAC1.OUT |
J2[2] |
PWM引脚
功能 |
位置 |
|---|---|
PWM0.P0 |
J4[14] |
PWM0.P1 |
J4[13] |
HRPWM引脚
功能 |
位置 |
|---|---|
HRPWM0.P0 |
RF2 |
HRPWM0.P2 |
P2[29] |
PLA输出引脚
功能 |
位置 |
|---|---|
PLA.OUT |
P1[26] |
电机引脚
参考 DRV-LV50A-MP1907 电机驱动板章节 进行连接 hpm6200evk的HALL引脚需要单独接线
HALL引脚：
功能
evk板位置
电机板位置
HALL.U
J4[20]
J22[3]
HALL.V
J4[18]
J22[4]
HALL.W
J4[16]
J22[5]
GND
J4[4]
J22[1]
Tamper 接口
功能 |
引脚 |
位置 |
模式 |
|---|---|---|---|
TAMP.04 |
PZ04 |
P1[33] |
主动模式 |
TAMP.05 |
PZ05 |
P1[36] |
主动模式 |
TAMP.06 |
PZ06 |
P1[38] |
被动模式 |
SPI模拟I2S CS引脚
功能 |
位置 |
备注 |
|---|---|---|
PB31 |
P1[7] |
控制SPI从机CS的引脚 |
