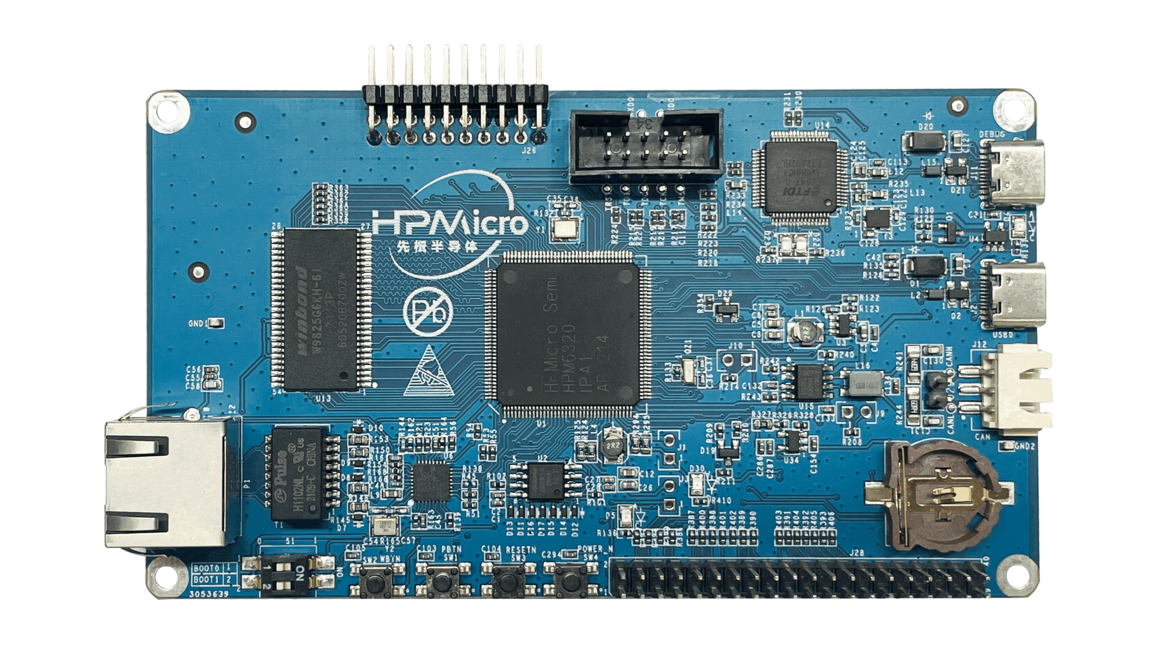

4. HPM6300EVK开发板
4.1. 概述
HPM6300EVK提供了HPM6300微控制器大部分外设的接口，包括1个SD卡槽，1个USB Type-C接口，一个百兆网口，CAN FD接口等，并扩展了NOR Flash，SDRAM等外接存储器，并集成了板载调试器。
4.2. 板上硬件资源
HPM6360IPA微控制器
板载存储
128Mbit（16MB）QSPI NOR Flash
16位，256MBit SDRAM
USB
1个USB Type-C接口
以太网
1个百兆网口
其他
TF 卡槽
1个CAN FD接口
板载FT2232调试器
扩展口
电机控制接口
Raspberry PI IO扩展接口
备注
开发板sdram的地址引脚和电机接口J26的15-20pin存在复用，所以电机接口和sdram不能同时使用。
4.3. 拨码开关 S1
Bit 1，2控制启动模式
Bit[2:1] |
功能描述 |
|---|---|
OFF, OFF |
Quad SPI NOR flash 启动 |
OFF, ON |
串行启动 |
ON, OFF |
在系统编程 |
4.4. 按键
名称 |
功能 |
|---|---|
PBUTN (SW1) |
电源按键, TinyUF2 Boot按键, GPIO 按键 |
WBUTN (SW2) |
WAKE UP 按键 |
RESETN (SW3) |
Reset 按键 |
4.5. 插件
ADC/DAC参考电压连接
连接
描述
J108[2, 3]
参考电压
4.6. 引脚描述
SPI引脚：
功能 |
位置 |
|---|---|
SPI3.CSN |
J28[24] |
SPI3.SCLK |
J28[23] |
SPI3.MISO |
J28[21] |
SPI3.MOSI |
J28[19] |
I2C引脚：
功能 |
位置 |
|---|---|
I2C0.SCL |
J28[13] |
I2C0.SDA |
J28[15] |
ACMP引脚
功能 |
位置 |
|---|---|
CMP.INN5 |
J26[7] |
CMP.COMP_1 |
J26[8] |
GPTMR引脚
功能 |
位置 |
备注 |
|---|---|---|
GPTMR2.CAPT_0 |
J28[40] |
|
GPTMR2.COMP_0 |
J28[35] |
SPI模拟I2S的MCLK |
GPTMR2.COMP_1 |
J28[12] |
SPI模拟I2S的LRCK |
GPTMR2.COMP_2 |
J28[16] |
SPI模拟I2S的BLCK |
ADC16引脚
功能 |
位置 |
|---|---|
ADC16参考电压 |
J108[2] |
ADC0.INA6 |
J28[38] |
DAC引脚
功能 |
位置 |
|---|---|
DAC0.OUT |
J26[11] |
PWM引脚
功能 |
位置 |
|---|---|
PWM2.P0 |
J26[14] |
PWM2.P1 |
J26[13] |
以太网PPS引脚
功能 |
位置 |
|---|---|
ENET0.EVTO0 |
J28[19] |
ENET0.EVTO1 |
J28[23] |
UART引脚
UART2用于一些使用UART的功能测试，例如uart_software_rx_idle，uart_rx_timeout，uart_software_lin，MICROROS_UART，USB_CDC_ACM_UART, MODBUS_RTU等。
功能 |
位置 |
备注 |
|---|---|---|
UART2.TXD |
J28[18] |
|
UART2.RXD |
J28[22] |
|
UART2.break |
J28[24] |
产生uart break信号 |
TRGMUX引脚用于uart_software_rx_idle工程
功能 |
位置 |
|---|---|
TRGM1_P4(PA24) |
J28[16] |
电机引脚
参考 DRV-LV50A-MP1907 电机驱动板章节 进行连接
Tamper 接口
功能 |
引脚 |
位置 |
模式 |
|---|---|---|---|
TAMP.06 |
PZ06 |
J28[8] |
主动模式 |
TAMP.07 |
PZ07 |
J28[10] |
主动模式 |
SPI模拟I2S CS引脚
功能 |
位置 |
备注 |
|---|---|---|
PA07 |
J28[11] |
控制SPI从机CS的引脚 |
