6. HPM5300EVK开发板

6.1. 概述

HPM5300EVK提供了一系列HPM5300系列微控制器特色外设的接口，包括一个ADC输入SMA接口，一个先楫标准的电机控制接口，一个正交编码输出接口，一个RS485/422接口。HPM5300EVK同时集成了1个2x20 pin IO扩展接口，连接了HPM5300 MCU的大部分IO，供用户自由评估。HPM5300EVK为MCU外扩了NOR Flash存储，并集成了板载调试器。

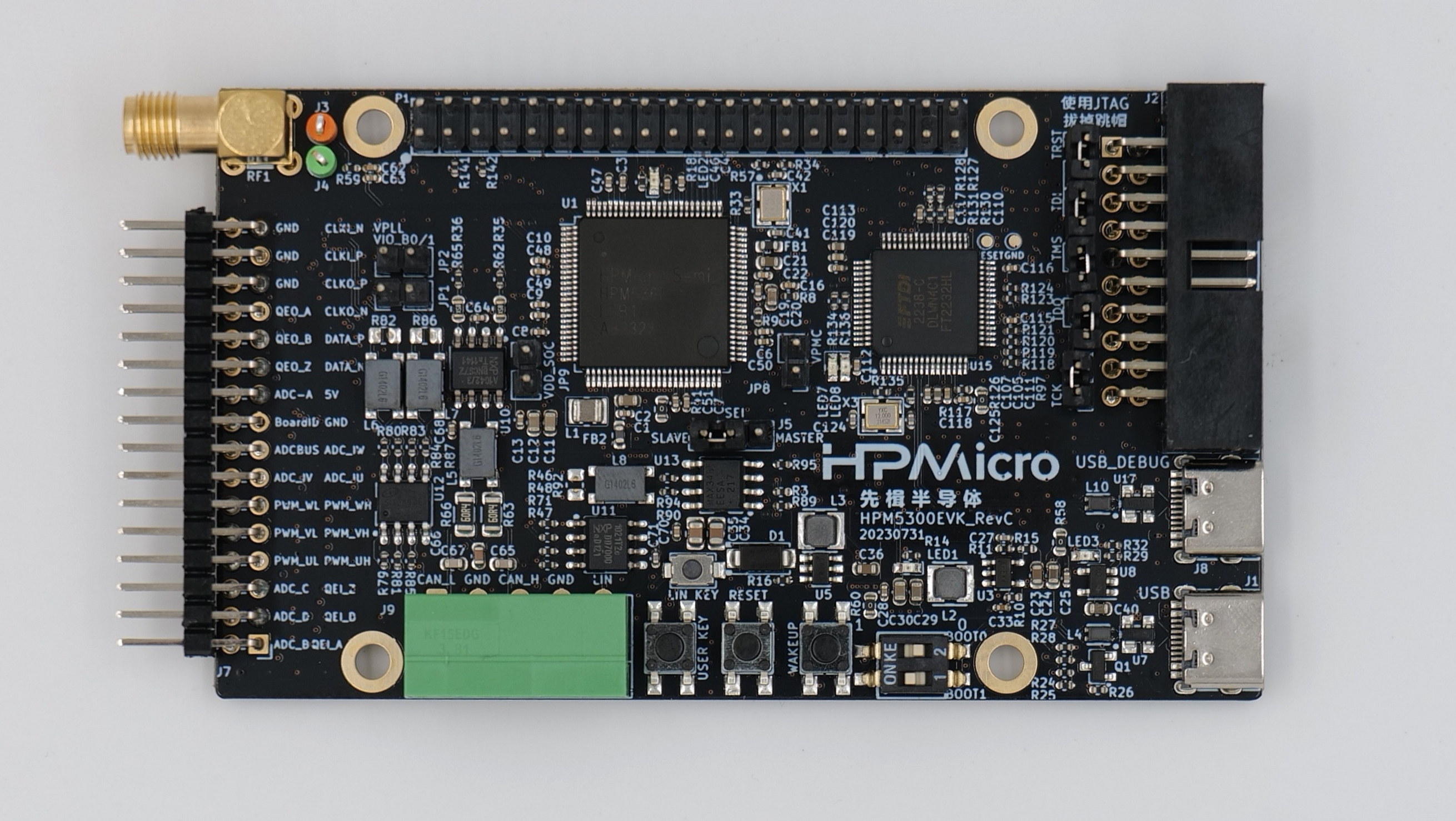

hpm5300evk

6.2. 拨码开关

Bit 1，2控制启动模式

Bit[2:1]	功能描述
OFF, OFF	Quad SPI NOR flash 启动
OFF, ON	串行启动
ON, OFF	在系统编程

6.3. 按键

名称	功能
WAKEUP	唤醒按键
RESET	Reset 按键
USER KEY	TinyUF2 Boot按键, GPIO 按键

6.4. 引脚描述

LIN引脚 (UART_LIN示例)

功能	位置
LIN	J9[5]

UART引脚可用于modbus rtu工程

UART2用于一些使用UART的功能测试，例如USB_CDC_ACM_UART等。

功能	位置	备注
UART2.TXD	P1[8]
UART2.RXD	P1[10]
UART2.DE	P1[38]
UART2.break	P1[24]	产生uart break信号

SPI引脚：

功能	位置
SPI1.CSN	P1[24]
SPI1.SCLK	P1[23]
SPI1.MISO	P1[21]
SPI1.MOSI	P1[19]

I2C引脚：

功能	位置
I2C0.SCL	P1[28]
I2C0.SDA	P1[27]

ACMP引脚

功能	位置
ACMP.CMP1.INN4	J7[4]
ACMP.COMP_1	J7[2]

GPTMR引脚

功能	位置	备注
GPTMR0.CAPT_0	P1[3]
GPTMR0.COMP_0	P1[5]	SPI模拟I2S的BLCK
GPTMR0.COMP_1	P1[8]	SPI模拟I2S的LRCK
GPTMR0.COMP_3	J7[18]	SPI模拟I2S的MCLK

ADC16引脚

功能	位置	备注
ADC0.INA13	P1[32]	ADC16

DAC引脚

功能	位置
DAC0.OUT	J7[20]
DAC1.OUT	J7[2]

PWM引脚

功能	位置
PWM0.P2	J7[11]
PWM0.P3	J7[12]

CAN引脚

功能	位置
CAN_L	J9[1]
CAN_H	J9[3]

PLB输出引脚

功能	位置
PLB.OUT	P1[24]

OPAMP引脚

功能	位置
OPAMP.OUT	RF1
OPAMP.IN	P1[31]

RDC引脚

功能	evk板位置	RDC板位置
RDC.PWM	J7[9]	J2[7]
RDC.ADC0	J7[13]	J2[13]
RDC.ADC1	J7[14]	J2[14]
GND	J7[32]	J2[17]

QEO输出ABZ引脚

功能	位置
QEO0.A	J7[26]
QEO0.B	J7[24]
QEO0.Z	J7[22]

QEO控制PWM输出引脚

功能	EVK板位置	先楫步进驱动板位置
PWM0.P2	J7[11]	PWM_A1(J8[9])
PWM0.P3	J7[12]	PWM_A2(J8[10])
PWM0.P4	J7[9]	PWM_B1(J8[11])
PWM0.P5	J7[10]	PWM_B2(J8[12])

SEI引脚

功能	位置
SEI1.CLKI_N	J7[31]
SEI1.CLKI_P	J7[29]
SEI1.CLKO_P	J7[27]
SEI1.CLKO_N	J7[25]
SEI1.DATA_P	J7[23]
SEI1.DATA_N	J7[21]

SEI CLK选择

功能	位置	说明
SEI1.CLK选择	J5	Master侧，选择CLKO；Slave侧，选择CLKI

QEIV2 Sin/Cos引脚

功能	位置	备注
ADC0.INA4	J7[15]	ADC_IW (Cos)
ADC1.INA5	J7[13]	ADC_IU (Sin)

电机引脚

参考 DRV-LV50A-MP1907 电机驱动板章节进行连接
SPI模拟I2S CS引脚

功能	位置	备注
PA11	P1[16]	控制SPI从机CS的引脚
