7. HPM5301EVKLITE开发板

7.1. 概述

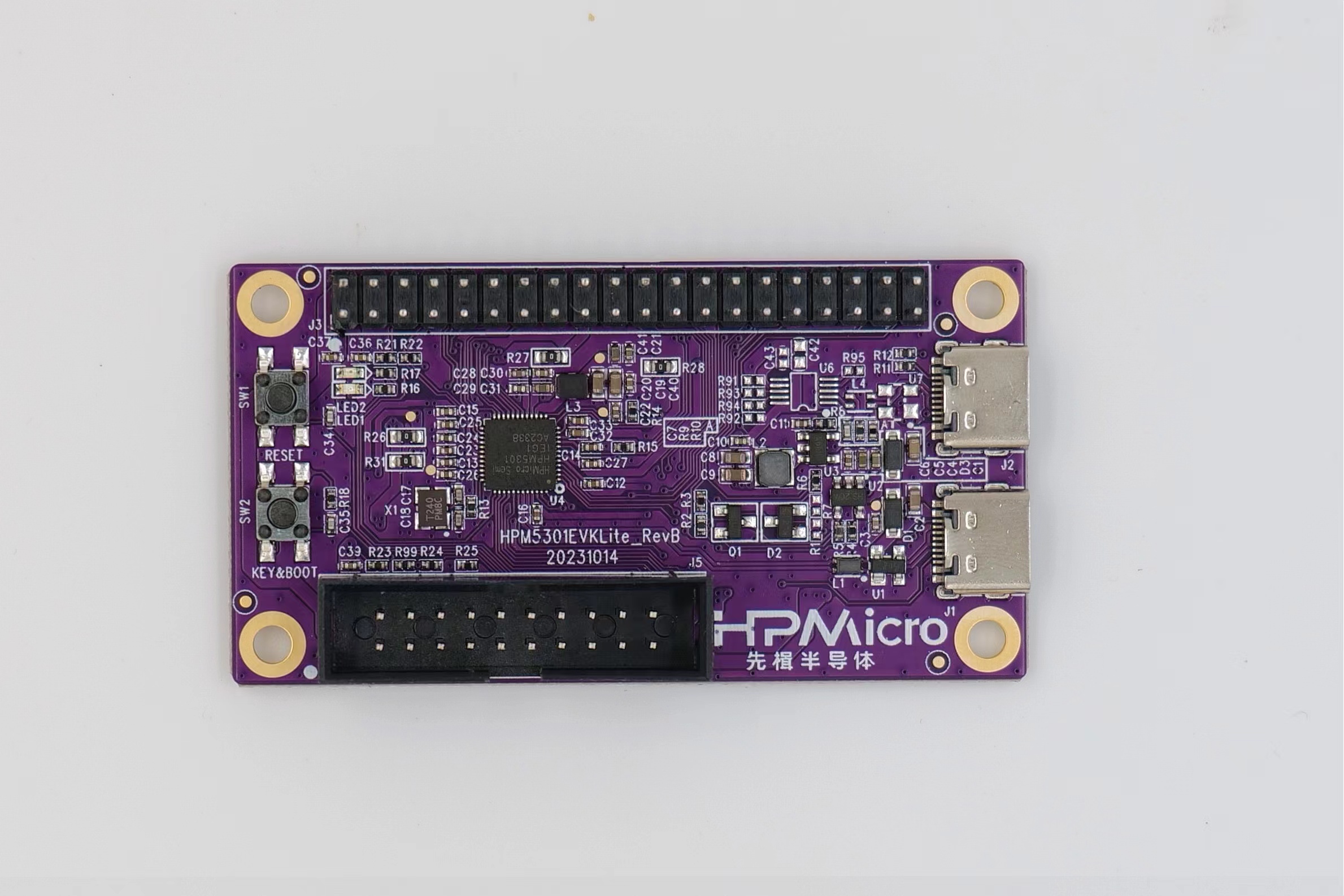

HPM5301EVKLite是基于先楫的入门级高性能MCU HPM5301的开发板。HPM5301EVKLite提供了一个USB Type-C接口实现高速的USB-OTG功能，板载的按键和LED方便用户交互，同时提供了一个适配了树莓派的扩展接口和一个标准的JTAG调试接口。

7.2. console 信息打印

默认使用 UART0 进行console打印，通过USB转串口工具外接UART0.TXD（J3.36）和UART0.RXD（J3.38）。

7.3. BOOT切换

• 按键 KEY&BOOT 控制BOOT切换

  注意：

• 默认工作在 flash 启动；

• 通过以下步骤进入 isp 启动：

  1. 按下 reset

  2. 按下 key

  3. 松开 reset

  4. 松开 key

KEY	功能描述
OFF	Quad SPI NOR flash 启动
ON	在系统编程

7.4. 按键

名称	功能
RESET	Reset 按键
KEY&BOOT	用户按键 & BOOT切换按键

7.5. 引脚描述

• UART引脚

  • UART0用于调试控制台串口或一些使用UART的功能测试

  • UART3用于一些使用UART的功能测试，例如MICROROS_UART，USB_CDC_ACM_UART, MODBUS_RTU等。

功能	位置	备注
UART3.TXD	J3[8]
UART3.RXD	J3[10]
UART0.TXD	J3[36]
UART0.RXD	J3[38]
UART3.break	J3[24]	产生uart break信号

• SPI引脚：

功能	位置
SPI1.CSN	J3[24]
SPI1.SCLK	J3[23]
SPI1.MISO	J3[21]
SPI1.MOSI	J3[19]

• I2C引脚：

功能	位置
I2C2.SCL	J3[5]
I2C2.SDA	J3[3]

• ACMP引脚

功能	位置
ACMP.CMP1.INN4	J3[13]
ACMP.COMP_1	J3[3]

• ADC16引脚

功能	位置
ADC0.INA2	J3[26]
ADC1.INA1	J3[3]

• TinyUF2引脚 :

  注意:

  • PA9 连接 GND，同时按下 reset，board 进入 DFU mode, PA9 接 3.3V, 将app拖进枚举的U盘中, 下载app, 成功后自动跳转 app;

  • PA9 连接3.3V，同时按下 reset，board 进入 bootloader 模式， 如果此时 flash 有有效的app，会自动跳转 app；

功能	位置
TinyUF2 Button	J3[32]

• GPTMR引脚

功能	位置	备注
GPTMR0.CAPT_1	J3[32]
GPTMR0.COMP_1	J5[3]	此引脚缺省为JTAG TRST，建议用做GPTMR功能时断开调试器
GPTMR0.COMP_3	J3[8]	SPI模拟I2S的BLCK
GPTMR0.COMP_2	J3[26]	SPI模拟I2S的LRCK
GPTMR1.COMP_3	J3[28]	SPI模拟I2S的MCLK

• SPI模拟I2S CS引脚

功能	位置	备注
PA31	J3[11]	控制SPI从机CS的引脚
